Лекція 2. Обладнання для очищення коренеплодів від домішок



1. Обладнання для очищення коренеплодів від легких домішок.

2. Обладнання для очищення коренеплодів від важких домішок.



1. Обладнання для очищення коренеплодів від легких домішок.



Для попереднього відділення від коренеплодів домішок на гідротранспортери встановлюються соломо- і каменевловлювачі.

Найпоширенішим обладнанням для видалення легких домішок є грабельно-ланцюгові соломовловлювачі безперервної дії. Робочі органи соломовловлювача являють собою набірні граблі, що складаються із 9…12 пластин фігурної форми із зубцями (рис. 2.1). Граблі переміщуються назустріч руху суміші в гідротранспортері, захоплюють легкі домішки і піднімають їх наверх. У верхньому положенні вони перекидаються на ролик 2 з гумовими амортизаторами, при цьому легкі домішки струшуються з пластин в приймальник 1.

Несучим органом, що переміщає граблі, є двохланцюговий транспортерний контур у формі трикутника або прямокутника, який приводиться в рух від електродвигуна 3, через редуктор 4 і ланцюгову передачу 5.

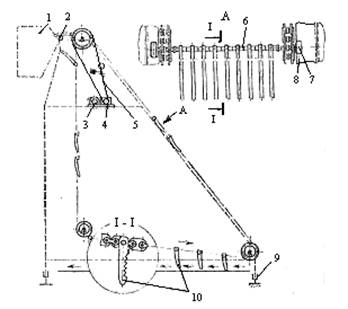

Рисунок 2.1 – Схема грабельно-ланцюгового соломовловлювача: 1 – приймальник; 2 – ролик; 3 – електродвигун; 4 – редуктор; 5 – ланцюгова передача; 6 – осі встановлення пластин; 7 – ролики; 8 – направляючі; 9 – регулювальні гвинти; 10 – пластини



Привідні зірочки розміщенні у верхній частині контуру. Пластини шарнірно встановлені на осях 6, які рівномірно розподілені між двома гілками контуру. Для кріплення контуру ланцюги мають спеціальні кронштейни. На кінцях осей встановлені ролики 7 для переміщення по направляючих 8.

Ефективність соломовловлювача залежить від висоти занурення граблів в потік води. Для регулювання висоти занурення в конструкції каркасу передбачені гвинти 9. Видалення домішок відбувається при перекиданні грабель у верхній зоні контуру. Гумові амортизатори призначені для зменшення ударних навантажень на конструкцію. Приймальник може бути обладнаний вібратором для видалення домішок.

Для підвищення ефективності роботи соломовловлювача  необхідно зменшити швидкість потоку до 0,2…0,3 м/с і коливання рівня суміші. Для цього жолоб гідротранспортера в місці встановлення соломовловлювачів повинен бути розширений не менше чим на 100 мм, а для підйому легких домішок перед соломовловлювачем слід передбачувати встановлення гідропідйомника, через перфороване дно якого подається вода і стиснуте повітря.



2. Обладнання для очищення коренеплодів від важких домішок.



Для попереднього вловлювання важких домішок при переміщенні сировини гідротранспортером встановлюються піскокаменевловлювачі, які відрізняються за принципом дії (циліндричні, ротаційні, елеваторні, вібраційні) так і за конструкцією (ковшеві, кишенькові).

Для ефективної роботи вловлювачів необхідно, щоб важкі домішки осідали на дно гідротранспортера і переміщалися по дну. Це можливо при виконанні умови:



υ_д = φ∙υ,                                                      (2.1)

де υ_д – швидкість відділення домішок, м/с;

υ – швидкість випадання тіла в осад, м/с;

φ – коефіцієнт пропорційності.

φ =(а/в)²,                                                    (2.2)

де а – приведений діаметр важких домішок, м;

в – ширина каналу і гідротранспортера, м.

Максимальна швидкість потоку суміші, при якій починається рух важких домішок по дну гідротранспортера, визначається залежністю

                                (2.3)

де ƒ – коефіцієнт тертя домішок по дну;

β – кут нахилу гідротранспортера, град.

Для вловлювання важких домішок широко використовують ротаційний коловий каменевловлювач (рис. 2.2).



Рисунок 2.2 – Ротаційний коловий каменевловлювач: 1 – відвідний лоток; 2 – кільцевий приймальник; 3 – циліндричний барабан; 4 – зовнішній шнек; 5 – внутрішній шнек



Важкі домішки не є однорідними, тому процес їх видалення вирішується в два етапи. Перший – розділення важких домішок на фракції, другий – видалення домішок.

В ротаційних ковшових каменевловлювачах безперервної дії розділення важких домішок на фракції здійснюється під час переміщення суміші, а їх видалення – в напрямку, протилежному напрямку течії суміші в гідротранспортері. Головним робочим органом розділення є перфорований циліндричний барабан 3, на зовнішній і внутрішній поверхні якого приварені шнеки. Проходячи через барабан, дрібні частинки домішок, осідаючи, просіюються через перфоровану поверхню і збираються на дні корпуса: при обертанні барабана зовнішнім шнеком 4 транспортуються в кільцевий приймальник 2. Домішки, розмір яких перевищує розмір отворів у перфорованому барабані, транспортуються внутрішнім шнеком 5 в приймальник 2. Таке поєднання перфорованого барабана з внутрішніми і зовнішніми гвинтовими поверхнями дозволяє одночасно здійснювати дві стадії процесу.

Циліндричний приймальник має два ковші у вигляді напівкілець, які зовнішніми отворами сполучаються із збірником приймальника, а внутрішнім – із порожниною барабана. Приймальник прикріплений до барабана й обертається разом з ним. Ковші по черзі захоплюють пісок із дна збірника, а з порожнини барабана до внутрішнього отвору ковша направляються камені. При цьому натиск води, спрямований із ковша, пропускає важчі камені і перешкоджає потрапляння в ківш коренеплодів. Зібрані домішки у верхньому положенні ковша потрапляють у відвідний лоток 1. Найбільші за розмірами домішки не доходять до барабана, внаслідок зменшення швидкості течії суміші в кільцевому приймальнику і ковшами разом з піском передаються у відвідний лоток.

Ротаційні ковшеві каменевловлювачі забезпечують високу ступінь відділення великих домішок особливо при послідовному встановленні двох таких установок. Перехід від каменевловлювача до гідротранспортера здійснюється спеціальним патрубком з плоскими стінками.
