ЛАБОРАТОРНА РОБОТА №3.

ГЕОМЕТРИЧНІ ТА КОНСТРУКТИВНІ ПАРАМЕТРИ ПРОТЯЖОК

1. ВСТУП

Протяжка − цс багатолезовий металорізальний інструмент, яким обробляють наскрізні отвори і зовнішні поверхні деталей на протяжних верстатах. Залежно від форми оброблюваної поверхні розрізняють протяжки циліндричні, гранчасті (квадратні, шестигранні тощо), шліцьові, шпонкові, зовнішні плоскі, фасонні.

2. МЕТА РОБОТИ

Мета роботи полягає у вивченні геометрії і конструкції протяжок, вимірюванні їх геометричних і конструктивних параметрів.

3. ЗАГАЛЬНІ ВІДОМОСТІ

Кожна протяжка мас чорнові, чистові та калібрувальні зубці. Внаслідок цього однією операцією протягування можуть бути замінені дві або три окремі операції. Протяжка складається із приєднувальної і робочої частин. Приєднувальна частина має: хвостовик, шийку, перехідний конус, передню та задню напрямні та опорну цапфу (рис. 1). Робоча частина складається з чорнових, чистових, калібрувальних, а інколи із ущільнювальних зубців.

Форма, розміщення зубців протяжки і послідовність їх роботи визначають схему різання під час протягування.

Розрізняють потяжки за профільною, генераторною та груповою схемами різання. Звичайно протяжки, особливо круглі, мають групи зубців з різними схемами різання, причому чистові та калібрувальні ділянки виконують за профільною схемою різання. Комбіновані схеми застосовують і при використанні комплектних протяжок (протяжки 1-го проходу знімають основний шар металу за груповою схемою, 2-го проходу – за генераторною чи профільною схемою).

Схему різання вибирають, враховуючи отримання оптимальної конструкції протяжки, тобто, найменшої її довжини. Схему різання і форму різальних лез вибирають залежно від призначення протяжки, потрібного профілю заготовки. Схема різання і схема формоутворення поверхні мають велике значення під час проектування протяжки.

4. ПОСЛІДОВНІСТЬ І МЕТОДИКА ВИКОНАННЯ РОБОТИ

4.1. Для виконання роботи необхідно попередньо ознайомитись з основними елементами та геометричними параметрами протяжок, вивчити прилади, які використовують для вимірювання конструктивних і геометричних параметрів протяжок.

4.2. Ознайомтесь з основними типами інструментів за наявними в лабораторії експонатами:

протяжки для протягування внутрішніх поверхонь:

а) кругла внутрішня протяжка (рис. 1);

б) шліцьова протяжка (рис. 2);

в) шпонкова протяжка (рис. 3);

протяжка для протягування зовнішніх поверхонь:

а) плоска зовнішня протяжка (секція, рис. 4);

б) комплект плоских протяжок (рис. 5).

4.3. Виконайте робочі креслення інструментів, визначених викладачем. Креслення повинно мати достатню кількість проекцій та розрізів, на яких вкажіть геометричні та конструктивні параметри:

а) розміри хвостовика;

б) розміри передньої напрямної і перехідного конуса;

в) крок і кількість різальних зубців, а також розміри кожного зубця;

г) крок і кількість калібрувальних зубців, а також розміри кожного зубця;

д) загальну довжину протяжки – L;

е) величину переднього та заднього кутів на робочій та калібрувальній частині протяжки – γ,α;

для зовнішніх протяжок:

а) геометричні розміри кожної секції набору протяжок та їх профіль;

б) кількісне значення передніх і задніх кутів на різальній та Калібрувальній частинах;

Дозволяється проставити геометричні та конструктивні параметри на кресленні в літерному позначенні. У цьому разі числове значення конструктивних лінійних та кутових розмірів зведіть у таблицю.

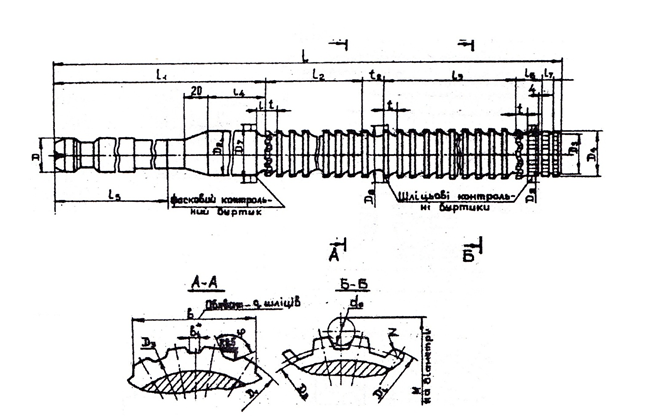

Рис. 1 – Протяжка: а – конструктивні елементи протяжки;
б – конструктивні елементи прошивки для оброблення круглого отвору;
в – закріплення протяжки в швидкодіючому патроні

Рис. 2 – Протяжка для оброблювання шліцьового отвору

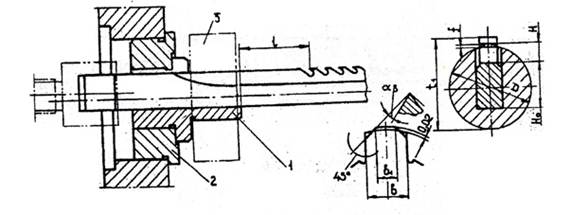

Рис. 3 – Шпонкова протяжка

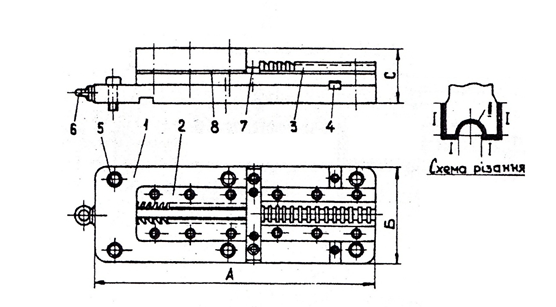

Рис. 4 – Секція протяжки для оброблення плоскої поверхні

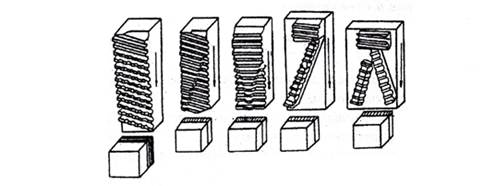

Рис. 5 – Комплект плоских протяжок

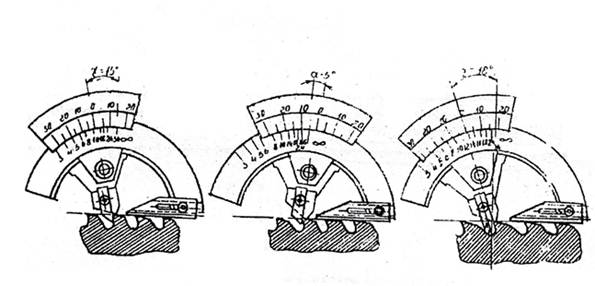

Рис. 6 – Схема вимірювання кутів протяжки

Для вимірювання геометричних і конструктивних параметрів інструментів використайте такі прилади та інструменти:

а) для вимірювання діаметральних і осьових розмірів протяжки, зокрема її загальної довжини – штангенциркуль, масштабну лінійку;

б) для вимірювання кутових розмірів протяжки використайте кутомір Бабчиніцера. Для вимірювання радіусів рівців використайте блок радіусомірів.

Звіт з лабораторної роботи студент оформляє, виконуючи всі вимоги щодо змісту і форми, та захищає його.
