Практична робота №8



Тема: Розрахунок посадок шпонкових з’єднань.



Мета: Навчитись визначати розміри та допуски шпонкового з’єднання з призматичною шпонкою.

Контроль засвоєння: Захист звітів в усній чи письмовій формі, або тестування.

Обладнання та оснащення робочого місця

1.        Зразки призматичних шпонок, вали, осі, шківи, зубчасті колеса, зірочки тощо;

2.        технічні нормативно-правові акти (ТНПА);

3.        Довідники, додатки до виконання практичних робіт тощо.

Завдання, хід і порядок виконання роботи

1.        За номером залікової книжки виписати вихідні дані з таблиць 7.1 та 7.2.

2.        Для заданого в таблиці 7.2 виду шпонкового з’єднання, користуючись ГОСТ 23360-78 та додатками, визначити граничні відхилення та допуски непосадочних розмірів: висоти та довжини шпонки, глибини пазу валу та втулки тощо.

3.        Визначити граничні відхилення, допуски і граничні розміри всіх елементів шпонкового з’єднання.

4.        Викреслити схему розташування полів допусків по ширині шпонки, визначити параметри посадки шпонки в паз валу і в паз втулки.

5.        Виконати креслення шпонкового з’єднання і вказати всі розміри і відхилення.

Шпонка+

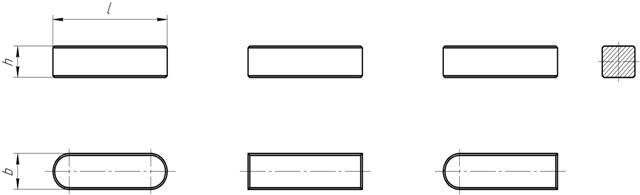

Рис. 7.1. Ескізи призматичних шпонок



















Таблиця 7.1. Варіанти до виконання практичної роботи

Передостання

цифра шрифту

Виконання

шпонки

Діаметр вала d, мм

Довжина шпонки

0

1

440

500

1

1

10

18

2

2

22

40

3

3

30

50

4

1

50

80

5

2

75

120

6

3

150

220

7

1

230

360

8

2

260

400

9

3

330

4



Таблиця 7.2. Завдання до виконання практичної роботи

Остання цифра

шрифту

Вид з’єднання по

ширині шпонки

Умовне позначення полів допусків

елементів з’єднання

отвору

вала

0

щільне

H8

k6

1

вільне

H7

js7

2

нормальне

H8

h7

3

щільне

M8

h6

4

вільне

K7

h6

5

нормальне

N7

h7

6

щільне

K8

h6

7

вільне

Js7

h7

8

нормальне

N8

n6

9

щільне

H7

m7

Приклад виконання

Згідно завдання задано шпонкове з’єднання з призматичною шпонкою виконання 1. Вид з’єднання шпонки – нормальне ().

За ГОСТ 23360-78 шпонкове з’єднання отвору Æ150Н9 та валу Æ150d9 має наступні основні параметрами: ширина шпонки , висота шпонки , номінальний діаметр з’єднання – , довжина шпонки – 220 мм (за умовою),  – поле допуску по ширині шпонки;  поле допуску по ширині пазу валу;  – поле допуску по ширині пазу втулки.

Таким чином, задана шпонка виконання 1 матиме позначення: Шпонка 36×20×220 ГОСТ 23360-78. Зверніть увагу, що ця шпонка виконання 2 буде мати позначення: Шпонка 2-36×20×220 ГОСТ 23360-78, а виконання 3 – шпонка 3-36×20×220 ГОСТ 23360-78.

За ГОСТ 23360-78 або з додатків по заданому діаметру вала d=150 мм вибираємо розміри з відхиленнями:

1. Визначаємо граничні розміри для шпонки .

Поле допуску для ширини –  (за умовою).

Граничні відхилення: , тоді:

.

2. Визначаємо граничні розміри висоти шпонки . Поле допуску на висоту шпонки .

Граничні відхилення: , тоді:

.

3. Визначаємо граничні розміри ширини паза на вал.

Номінальна ширина пазу на валу дорівнює номінальній ширині шпонки – .

Поле допуску для ширини пазу на валу –  (за умовою).

Граничні відхилення: , тоді:

4. Визначимо граничні розміри ширини паза у втулці.

Номінальна ширина пазу у втулці дорівнює номінальній ширині шпонки – .

Поле допуску для ширини паза у втулці –  (за умовою задачі).

Граничні відхилення:

,

тоді:

5. Визначаємо граничні розміри глибини паза валу  ( має перевагу над розміром ).

Для січення шпонки  і діаметра валу 150мм глибина паза валу  (ГОСТ 23360 - 78).

Граничні відхилення: , тоді:

6. Визначаємо граничні розміри розміру, зв’язаного з глибиною пазу втулки .

Для січення шпонки  і діаметра валу 150мм глибина паза у втулці , тоді: .

Граничні відхилення: , тоді:

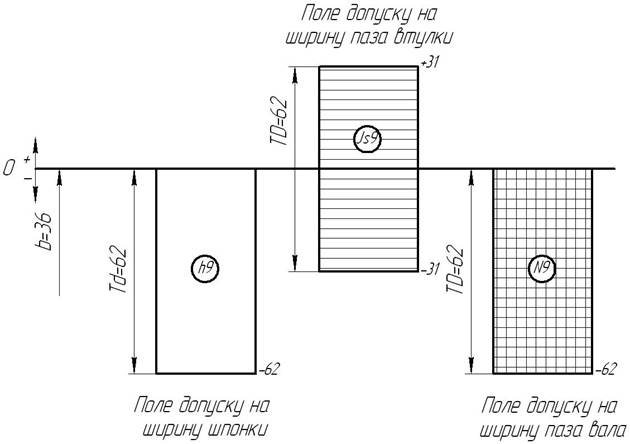

7. Будуємо схему розташування полів допусків шпонкового з’єднання:

Задача 6

Рис. 9.2. Схема розташування полів допусків шпонкового з’єднання

Чертеж 6.jpg

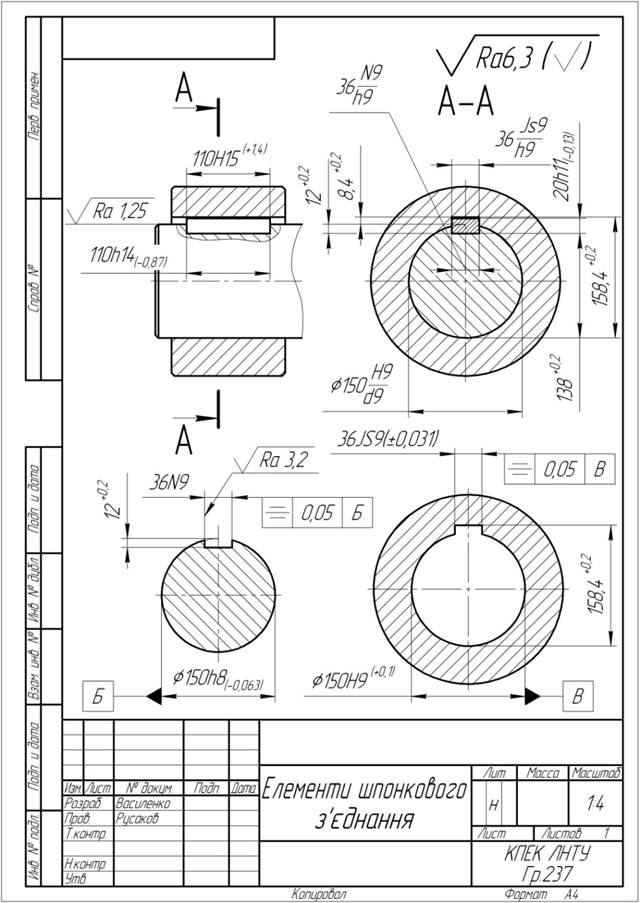

Рис. 7.3. Приклад оформлення креслення до практичної роботи







Питання для самоконтролю

1.     Які види шпонкового з’єднання ви знаєте?

2.     Для чого призначене шпонкове з’єднання?

3.     Назвіть основні параметри з’єднання з призматичною шпонкою.

4.     Як отримуються посадки з’єднання з призматичною шпонкою?

5.     Які допуски призначаються на непосадочні розміри з’єднання?

6.     Які види посадок можуть бути отриманні при з’єднанні валу та корпусу призматичними шпонками?

7.     У чому особливість з’єднання сегментною шпонкою?

Рекомендована література

1.     Взаємозамінність, стандартизація та технічні вимірювання, методичні вказівки до виконання курсової роботи для машинобудівних спеціальностей денної та заочної форм навчання / М.Г. Грушецька. – Луцьк: РВВ ЛДТУ, 2006. – 56с.

2.     Грушецька М.Г. Взаємозамінність, стандартизація та технічні вимірювання: Навчальний посібник. – Луцьк: РВВ ЛДТУ, 2004. – 144с.

3.     Грушецька М.Г. Взаємозамінність, стандартизація та технічні вимірювання. Приклади розв’язку задач: Навчальний посібник. – Луцьк: РВВ ЛДТУ, 2006. – 194с.

4.     Допуски и посадки: Справочник. В 2х ч. / В.Д. Мягков, М.А. Палей, А.Б. Романов, В.А. Брагинский. Ч.1. – Л.: Машиностроение, 1982. – 543с.

5.     Козловский Н.С., Ключников В.М. Сборник примеров и задач по курсу «Основы стандартизации, допуски, посадки и технические измерения». Учебное пособие для учащихся техникумов. – М.: Машиностроение, 1983. – 304с.
