Практична робота №9



Тема: Розрахунок посадок шліцьових з’єднань.



Мета: Навчитись вибирати граничні відхилення для заданого шліцьового з’єднання. Навчитись розраховувати розмірні параметри для виготовлення шліцьової втулки і вала.

Контроль засвоєння: Захист звітів в усній чи письмовій формі, або тестування.

Обладнання та оснащення робочого місця

1.        Зразки прямо бічних шліцьових поверхонь на валах, осях, шківах, зубчастих колесах, зірочках тощо;

2.        технічні нормативно-правові акти (ТНПА);

3.        Довідники, додатки до виконання практичних робіт тощо.

Завдання, хід і порядок виконання роботи

1.       Виписати за номером залікової книжки вихідні дані з таблиці 9.1.

2.       Визначити за вихідними даними серію та нормальні розміри основних геометричних параметрів шліцьових деталей для прямобічного шліцьового з’єднання – d, D, b.

3.       За ГОСТ 1139-80 визначити граничні відхилення розмірів шліцьового прямобічного з’єднання: виберіть граничні відхилення на виготовлення шліцьових втулки і вала.

4.       Розрахуйте розмірні параметри шліцьового прямобічного з’єднання.

5.       Дані розрахунків занесіть в таблиці за формою таблиць 9.3-9.5.

6.       Накреслити схеми розташування полів допусків і нормальне січення з’єднання (креслення), вказати розміри і допуски шліцьових поверхонь і їх умовних позначень.

7.       Записати повне умовне позначення прямобічного шліцьового з’єднання згідно варіанту.



Таблиця 9.1. Варіанти до виконання практичної роботи

Передостання цифра шифру	Основні параметри з’єднання (z×d×D) розміри, мм	Ширина шліців b, мм
0	20×92×102	7
1	6×26×30	6
2	8×46×50	9
3	10×112×120	18
4	6×16×20	4
5	6×26×32	6
6	8×36×42	7
7	10×72×82	12
8	10×32×40	5
9	16×26×72	6





Таблиця 9.2. Завдання до виконання практичної роботи

Остання цифра шифру	Центруюча поверхня	Умовне позначення посадки
		Діаметр		По ширині
		d	D	b
1	d	-	-
2	b
3	D	-
4	d	-	-
5	b
6	D	-
7	d	-	-
8	b
9	D	-
0	D	-

Приклад виконання

Приклад 1.

Дано: вид шліцьового з’єднання – прямобічне; центруючий параметр (поверхня) – . Вид серії розмірів – легка.

, посадка по  – .

1. Визначаємо номінальний розмір за ГОСТ 1139-80:

;(не менше); ;(не більше), ; (не більше).

2. Визначаємо поля допусків нецентруючих діаметрів за ГОСТ 1139-80:

 - вал не менше ;  - втулка ;

 - вал - ;  - втулка - .

Запис умовного позначення шліцьового з’єднання:

.

Таблиця 10.3. Граничні відхилення шліцьового з’єднання





Приклад 2.

Задано шліцьове з’єднання: ;

d-6×23H8/e8×28H12/a11×6D9/d9.

Записуємо позначення шліцьових втулки і вала:

d-6×23H8×28H12×6D9 ‑ втулка;

d-6×23e8×28a11×6d9 ‑ вал;

де: d – літера, яка вказує на вид центрування по внутрішньому діаметру;

z=6 ‑ число шліців;

d=23 ‑ внутрішній діаметр, мм;

D=28 ‑ зовнішній діаметр, мм;

b=6 ‑ ширина шліців, мм;

За ГОСТ 25347-82 (СТ СЄВ 144-75) або з додатків вибираємо граничні відхилення розмірів:

;

;

.

Всі вибрані дані записуємо в таблиці 10.4 і 10.5.

Таблиця 9.4. Втулка шліцьова

Номінальний розмір, мм	Умовне позначення поля допуску	Граничне відхилення розміру, мм		Граничний розмір, мм		Допуск, мм
		Верхнє ES	Нижнє EI	Найбільший	Найменший
d=23	H8	+0,033	0	23,033	23,000	0,030
D=28	H12	+0,210	0	28,210	28,000	0,210
b=6	D9	+0,060	+0,030	6,060	6,030	0,030

Таблиця 9.5. Вал шліцьовий

Номінальний розмір, мм	умовне позначення поля допуску	Граничне відхилення розміру, мм		Граничний розмір, мм		Допуск, мм
		Верхнє es	Нижнє ei	Найбільший	Найменший
d=23	e8	-0,040	-0,073	22,960	22,927	0,033
D=28	a11	-0,300	-0,430	27,700	27,570	0,130
b=6	d9	-0,030	-0,060	5,970	5,940	0,030















Викреслюємо схеми розміщення полів допусків.

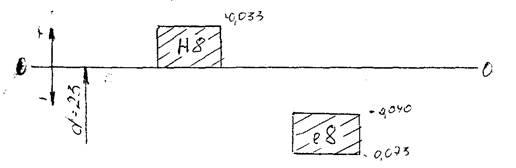

Рис.9.1.Схема розміщення полів допусків для розміру d

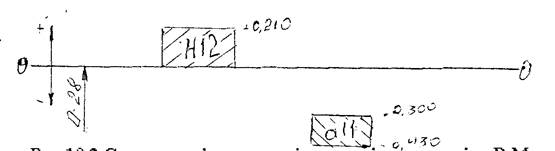

Рис.9.2.Схема розміщення полів допусків для розміру D

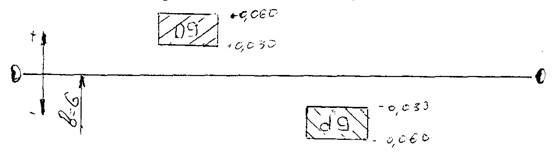

Рис.9.3.Схема розміщення полів допусків для розміру b

Приклад 3.

Задано шліцьове з’єднання b-6×23×28×6D9/d9.

Записуємо позначення шліцьових втулки і вала:

d-6×23×28×6D9 ‑ втулка;

d-6×23×28×6d9 ‑ вал ;

де: b ‑ літера, що вказує на вид центрування по боковим сторонам шліців, інші дані такі як і в попередньому прикладі.

За ГОСТ 1139-80 або з додатків вибираємо поля допусків нецентруючих діаметрів. Шліцьове з’єднання можна записати вже інакше, записавши поля допусків наступним чином:

d-6×23H11×28H12×6D9 – втулка;

d-6×23*×28a11×6d9 – вал.

* ‑ діаметр d повинен бути не менший діаметра d=21,3 мм по ГОСТ 1139-80 або додаткам.

За ГОСТ 25347-82 або з додатків вибираємо граничні відхилення розмірів.

;

;

.

Всі вибрані дані записуємо в таблицю 10.6 і 10.7.

Таблиця 9.6. Втулка шліцьова

Номінальний розмір, мм	Умовне позначення поля допуску	Граничне відхилення розміру, мм		Граничний розмір, мм		Допуск, мм
		Верхнє ES	Нижнє EI	Max	Min
d=23	H11	+0,130	0	23,130	23,000	0,130
D=28	H12	+0,210	0	28,210	28,000	0,210
b=6	D9	+0,060	+0,030	6,060	6,030	0,030

Таблиця 9.7. Вал шліцьовий

Номінальний Розмір,мм	Умовне позначення поля допуску	Граничне відхилення розміру, мм		Граничний розмір, мм		Допуск, мм
		Верхнє es	Нижнє ei	Max	Min
d=23	*	-	-	-	d≥21,3	-
D=28	a11	-0,300	-0,430	27,700	27,570	0,130
b=6	d9	-0,030	-0,060	5,970	5,940	0,030



Викреслюємо схеми розміщення полів допусків.

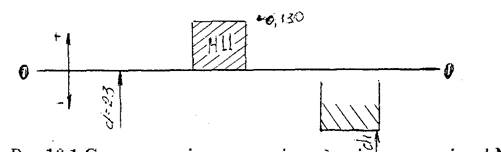

Рис.9.4.Схеми розміщення полів допусків для розміру d

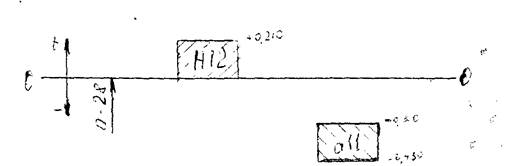

Рис.9.5. Схема розміщення полів допусків для розміру D

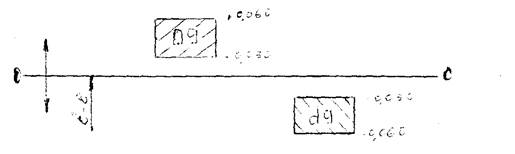

Рис.9.6. Схема розміщення полів допусків для розміру b





Рис. 9.7. Приклад оформлення креслення до практичної роботи







Питання для самоконтролю

1.       У яких випадках застосовуються прямобiчнi шлiцьовi з’єднання?

2.       Як вибираються поля допусків залежно від способу центрування?

3.       Як позначаються шліцьові з’єднання з прямобiчним профілем на кресленнях?

Рекомендована література

1.       Взаємозамінність, стандартизація та технічні вимірювання, методичні вказівки до виконання курсової роботи для машинобудівних спеціальностей денної та заочної форм навчання / М.Г. Грушецька. – Луцьк: РВВ ЛДТУ, 2006. – 56с.

2.       Грушецька М.Г. Взаємозамінність, стандартизація та технічні вимірювання: Навчальний посібник. – Луцьк: РВВ ЛДТУ, 2004. – 144с.

3.       Грушецька М.Г. Взаємозамінність, стандартизація та технічні вимірювання. Приклади розв’язку задач: Навчальний посібник. – Луцьк: РВВ ЛДТУ, 2006. – 194с.

4.       Допуски и посадки: Справочник. В 2х ч. / В.Д. Мягков, М.А. Палей, А.Б. Романов, В.А. Брагинский. Ч.1. – Л.: Машиностроение, 1982. – 543с.

5.       Козловский Н.С., Ключников В.М. Сборник примеров и задач по курсу «Основы стандартизации, допуски, посадки и технические измерения». Учебное пособие для учащихся техникумов. – М.: Машиностроение, 1983. – 304с.
