Практична робота №7



Тема: Розрахунок різьбових з’єднань.



Мета: Навчитись визначати граничні відхилення, граничні розміри і допуски для з’єднання метричної різі з крупним кроком.

Контроль засвоєння: Захист звітів в усній чи письмовій формі, або тестування.

Обладнання та оснащення робочого місця

1.        технічні нормативно-правові акти (ТНПА);

2.        Довідники, додатки до виконання практичних робіт тощо;

3.        Зразки з’єднань з метричною різзю;

4.        Калібри для контролю параметрів метричної різі.

Завдання, хід і порядок виконання роботи

1.        Виписати за номером залікової книжки вихідні дані з таблиці 8.1.

Таблиця 8.1. Варіанти та завдання до виконання роботи

Передостання

цифра шифру

номінальний

діаметр

d, мм

Остання цифра

шифру

Умовне позначення полів допусків різевого з’єднання

0

56

0

1

6

1

2

8

2

3

10

3

4

12

4

5

20

5

6

24

6

7

30

7

8

36

8

9

42

9



2.        Згідно з ГОСТ 24705-81 визначити номінальні розміри зовнішнього, середнього і внутрішнього діаметрів різі болта і гайки.

3.        За ГОСТ 16093-81, для різьбового з’єднання з нормальним (крупним) кроком визначити граничні відхилення діаметрів різі болта і гайки, посадки.

4.        Записати позначення різьбового з’єднання деталей з внутрішньою і зовнішньою різьбою з будь-яким дрібним кроком, який відповідає заданому номінальному діаметру різі.

5.        Для з’єднання з крупним кроком записати одержані результати в зведену таблицю, складену за формою табл. 8.2 та 8.3.

6.        Викреслити по типу рис. 8.1. ескізи з дрібним кроком різьбового з’єднання; деталі з внутрішньою різзю та деталі з зовнішньою різзю.

7.        Накреслити схему розташування полів допусків за профілем різі болта і гайки для кожного із діаметрів, обмежених допусками, вказати номінальні та граничні розміри, відхилення та допуски.

Резьбовое соединение

а                                         б                                         в

Рис. 8.1. а – ескізи різьбового з’єднання; б – деталь з внутрішньою різзю; в – деталь з зовнішньою різзю

Приклад виконання

Для різевого з’єднання з нормальним (крупним) кроком М30 знайдіть граничні відхилення, розміри і допуски. Запишіть позначення з’єднання деталей з внутрішньою і зовнішньою різзю з будь-яким дрібним кроком, який би відповідав заданому номінальному діаметру різі.

Запишемо позначення посадки заданого різевого з’єднання: .

Згідно завдання, для заданого з’єднання вибираємо основні параметри зовнішньої і внутрішньої різі.

По ГОСТ 8724-2002 приймаємо нормальний (крупний) крок різі – .

По ГОСТ 24705-81 визначаємо номінальні значення діаметрів метричної різі:

d(D) =30мм;

d1(D1) = 26,211мм;

d2(D2) = 27,727 мм.

По ГОСТ 16093-81 вибираємо граничні відхилення і визначаємо граничні розміри зовнішнього, внутрішнього і середнього діаметрів різі та запишемо їх в таблицю 5.2.

Вибираємо граничні відхилення діаметрів внутрішньої різьби.

 – верхнє відхилення зовнішнього діаметра внутрішньої різьби не встановлюється, воно обмежується формою западин внутрішньої різі (гайки).

.

 .

, ;

Запишемо діаметри внутрішньої різьби з граничними відхиленнями:

; ; .

Визначимо граничні розміри діаметрів внутрішньої різі гайки .

 – не встановлюється; .

;

;

;

.

Визначаємо допуски діаметрів внутрішньої різі гайки .

 – допуск зовнішнього діаметра внутрішньої різьби, його точність забезпечується різеутворюючим інструментом.

;

;

;

.

Із ГОСТ 16093-81 вибираємо граничні відхилення діаметрів зовнішньої різі .

; ;

; ;

.

 - нижнє граничне відхилення внутрішнього діаметра зовнішньої різі не встановлюється. Воно обмежується формою западин зовнішньої різі (болта).

Записуємо діаметри зовнішньої різьби  з граничними відхиленнями.

; ; .

Визначаємо граничні розміри діаметрів зовнішньої різьби

; ;

;

.

;

 – не встановлюється;

Визначаємо допуски діаметрів зовнішньої різі :

, або

;

;

.

 допуск внутрішнього діаметра зовнішньої різі стандартом не регламентується, його точність забезпечується різеутворюючим інструментом.

За ГОСТ 8724-2002, або з додатків виберемо будь-який дрібний крок різі для номінального діаметра з’єднання 30 мм: .

Запишемо позначення різьби з дрібним кроком:

 – позначення різьбового з’єднання;

 – позначення внутрішньої різі;

 – позначення зовнішньої різі.

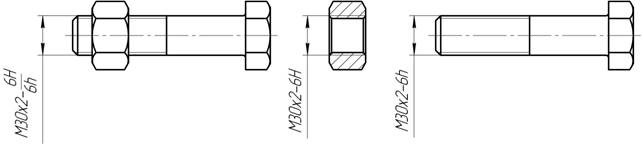

Викреслюємо ескізи різьбового з’єднання, деталі з внутрішньою і зовнішньою різзю та кроком P=2 мм (див. рис. 8.2).



Резьбовое соединение c размерами

а                                            б                                      в

Рис. 8.2. а – ескізи різьбового з’єднання; б – деталь з внутрішньою різзю; в – деталь з зовнішньою різзю.

Результати обрахунків занесемо у зведені таблиці 8.2. та 8.3.

Таблиця 8.2. Допуски та граничні розміри зовнішньої і внутрішньої різі

Позначення різі

Параметр різі

Розміри

Допуск

Номінальні

Мінімальні

Максимальні

Зовнішня

d

30

29,575

30,0

0,425

d2

27,727

27,515

27,727

0,212

d1

26,211

Не встановлюється

26,211

-

Внутрішня

D

30,0

30,0

Не встановлюється

-

D2

27,727

27,727

28,007

0,280

D1

26,211

26,211

26,771

0,560





Таблиця 8.3. Розміри і допуски різевого з’єднання  з крупним кроком різьби Р=3,5 мм

Позначення

різі

Внутрішня різьба

Зовнішня різьба

Діаметр

Зовнішній

Середній

Внутрішній

Зовнішній

Середній

Внутрішній

Номінальний

діаметр, мм

D=30,0

D2=27,727

D1=26,211

d=30,0

d2=27,727

d1=26,211

граничне

відхилення

верхнє

-

+0,280

+0,560

0

0

0

нижнє

0

0

0

-0,425

-0,212

-

граничний

розмір

Max.

-

28,007

26,771

30,0

27,727

26,211

Min.

30,0

27,727

26,211

29,575

27,515

-

Допуск

-

0,280

0,560

0,425

0,212

-

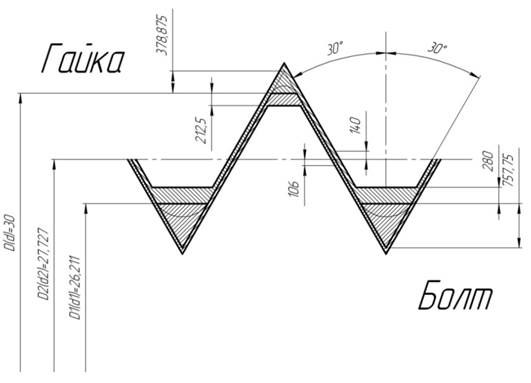

Нижче побудуємо поля допусків посадки різевого з’єднання – .

Резьба

Рис. 8.3. Схема розташування полів допусків по профілю різі

Питання для самоконтролю

1.       Класифікація різей.

2.       Назвіть основні параметри метричної різі.

3.       Як визначається висота контуру метричної різі та співвідношення між зрізами вершин болта та гайки?

4.       Що таке довжина згвинчування різі та які групи довжин згвинчування ви знаєте?

5.       Як утворюються поля допусків в посадках метричної рiзі?

6.       Як позначаються посадки метричної рiзі на кресленнях?

Рекомендована література

1.     Взаємозамінність, стандартизація та технічні вимірювання, методичні вказівки до виконання курсової роботи для машинобудівних спеціальностей денної та заочної форм навчання / М.Г. Грушецька. – Луцьк: РВВ ЛДТУ, 2006. – 56с.

2.     Грушецька М.Г. Взаємозамінність, стандартизація та технічні вимірювання: Навчальний посібник. – Луцьк: РВВ ЛДТУ, 2004. – 144с.

3.     Грушецька М.Г. Взаємозамінність, стандартизація та технічні вимірювання. Приклади розв’язку задач: Навчальний посібник. – Луцьк: РВВ ЛДТУ, 2006. – 194с.

4.     Допуски и посадки: Справочник. В 2х ч. / В.Д. Мягков, М.А. Палей, А.Б. Романов, В.А. Брагинский. Ч.1. – Л.: Машиностроение, 1982. – 543с.

5.     Козловский Н.С., Ключников В.М. Сборник примеров и задач по курсу «Основы стандартизации, допуски, посадки и технические измерения». Учебное пособие для учащихся техникумов. – М.: Машиностроение, 1983. – 304с.
