Тема 5. Асфальто- та дьогтьобетони.
2.
Класифікація та властивості
асфальтобетону
1. Бетони і розчини на основі бітумів і дьогтів
при великій кількості різновидів (залежно від технології і вихідної сировини,
обладнання і енергетичних ресурсів, щільності та інших властивостей) можна
розглядати як композиційні матеріали, в яких матриця представлена в'яжучою
речовиною та тонкодисперсним мінеральним порошком із подрібнених гірських
порід, а армуючий компонент − піском (природним або подрібненим) та
крупним заповнювачем у вигляді щебеню переважно із вивержених гірських порід
або доменних шлаків. Органічні в'яжучі речовини застосовують не тільки для
отримання асфальтових і дьогтьових бетонів, але й різноманітних покрівельних та
гідроізоляційних матеріалів.
2. За температурою
укладання та маркою бітумного в'яжучого
асфальтобетонна суміш поділяється на класи:
-
гаряча - виготовлена з використанням в'язкого
бітумного в'яжучого (АСГ);
-
холодна - виготовлена з використанням рідкого бітумного
в'яжучого (АСХ).
За найбільшою крупністю мінеральних зерен
гаряча асфальтобетонна суміш та асфальтобетон поділяються на види:
-
крупнозерниста - з розміром зерен до 40 мм
(Кр);
-
дрібнозерниста - з розміром зерен до 20 мм
(Др);
-
піщана - з розміром зерен до 5 мм
(Пщ).
Холодна
асфальтобетонна суміш та асфальтобетон поділяються на види:
-
дрібнозерниста - з розміром зерен до 20 мм
(Др);
-
піщана - з розміром зерен до 5 мм
(Пщ).
За показником залишкової пористості
асфальтобетон з гарячої суміші поділяється на групи:
-
щільний - із залишковою пористістю від 2 % до 5 % (Щ);
-
пористий - із залишковою пористістю від 5 % до 10 % (П);
-
високопористий - із залишковою пористістю від 10 % до 15 % (ВП).
За
вмістом щебеню і
різновидом піску асфальтобетонна суміш та
асфальтобетон поділяються на типи А1, А, Б1, Б, В, Г, Д, А-Б згідно з таблицею 1.

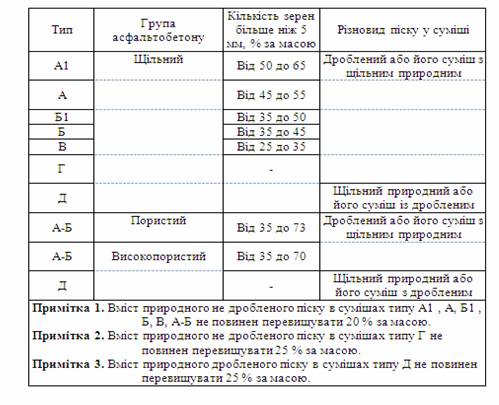

Таблиця 1 - Типи асфальтобетонної суміші та асфальтобетону
За гранулометричним складом
мінеральної частини асфальтобетонна суміш та асфальтобетон поділяються на два
різновиди: з непереривчастим (НП) та переривчастим (ПР) складом.
За якістю використаних складових і за
значеннями показників фізико-механічних властивостей асфальтобетонна суміш та
асфальтобетон поділяються на марки: І та II.
У
випадку невідповідності хоча б за одним показником властивостей складових
асфальтобетонної суміші та асфальтобетону нормативним вимогам до марки І
асфальтобетонна суміш та асфальтобетон відносять до марки II, але за
умови, якщо показники властивостей, що мали відхилення від вимог до марки І,
відповідають нормативним вимогам для марки II.
В інших
випадках невідповідності такі матеріали не відносять до асфальтобетонної суміші
та асфальтобетону.
Марки
асфальтобетонної суміші та асфальтобетону для різних класів, груп і типів
наведено в таблиці 2.

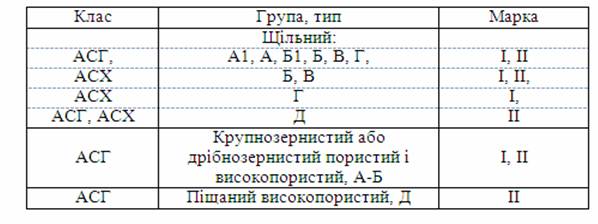

Таблиця
2 - Марки асфальтобетонної суміші та асфальтобетону для
різних класів, груп і типів
Загальна схема класифікації
асфальтобетонної суміші та
асфальтобетону наведена в таблиці 3.

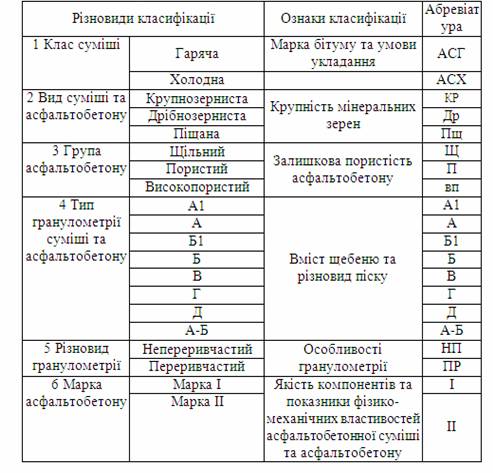

Таблиця 3 - Загальна схема класифікації асфальтобетонної суміші та асфальтобетону
Умовні познаки асфальтобетонної суміші та
асфальтобетону даються з урахуванням абревіатури таблиці 3 у
такій послідовності: асфальтобетон; клас суміші; вид за крупністю зерен; група
за залишковою пористістю; тип за вмістом щебеню; різновид гранулометрії; марка
суміші та асфальтобетону; марка бітумного в'яжучого; шифр цього стандарту.
Приклади
умовної познаки суміші та асфальтобетону:
"Асфальтобетон.АСГ.Др.Щ.А.НП.І.БНД
40/60 - ДСТУ Б
В.2.7-119:2011" - суміш
гаряча, дрібнозерниста, асфальтобетон щільний, типу А, непереривчастої
гранулометрії, марки І, бітум в'язкий БНД 40/60: ДСТУ Б В.2.7-119:2011.
"Асфальтобетон.АСХ.Др.Щ.Б.НП.ІІ.
БСГР 130/200- ДСТУ Б
В.2.7-119:2011" - суміш
холодна, дрібнозерниста, асфальтобетон щільний, типу Б, непереривчастої
гранулометрії, марки II, бітум рідкий БСГР 130/200: ДСТУ Б
В.2.7-119:2011.
"Асфальтобетон.АСГ.Кр.ВП.А-Б.НП.І.БНД
90/130 - ДСТУ Б
В.2.7-119:2011" - суміш
гаряча, крупнозерниста, асфальтобетон
високопористий, типу А-Б, непереривчастої гранулометрії, марки І, бітум в'язкий
БНД 90/130: ДСТУ Б
В.2.7-119:2011.
3. Дьогтьобетон
— це штучний будівельний матеріал, отриманий ущільненням суміші дьогтю,
щебеню, піску та мінерального порошку. Залежно від в'язкості дьогтю
дьогтьобетонні суміші поділяють на гарячі та холодні. Для отримання гарячих
сумішей використовують окиснені дьогті та дьогті, модифіковані добавками
полімерів.
Залежно від
крупності зерен щебеню дьогтьобетони поділяють на крупнозернисті (розмір зерен
до 40 мм) та дрібнозернисті (розмір зерен до 20 мм).
Властивості
дьогтьобетону подібні до властивостей асфальтобетону.
