3. ПЕРЕДАЧІ ГВИНТ – ГАЙКА



3.1. Загальні відомості



Передачі гвинт – гайка застосовують для перетворення обертового руху у поступальний. Вони використовуються у різних галузях техніки – від точного приладобудування до важконавантажених приводів натискних пристроїв прокатних станів, гвинтових пресів та підйомних механізм в кранів. Такі передачі створюють значні сили, забезпечують точні переміщення робочих органів різних верстатів та приладів або виконують функції регулювальних пристроїв.

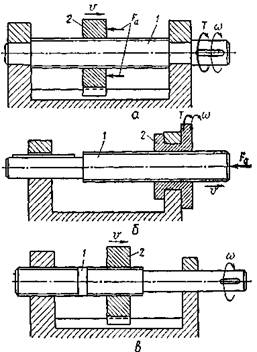

Рис. 1. Схема передачі гвинт – гайка

На рис. 1 показані схеми передач гвинт – гайка. За схемою передачі на рис. 1, а обертовий рух гвинта 1перетворюється в поступальний рух гайки 2, а за схемою на рис. 1, б, навпаки, обертовий рух гайки 2 перетворюється у поступальний рух гвинта 1. На схемі рис. 1, б показана передача для здійснення надзвичайно повільного поступального руху гайки 2 при обертанні гвинта 1. Тут гвинт має дві різьбові ділянки з малою різницею кроків різьби.

Передачі гвинт – гайка забезпечують великий виграш у силі та повільні переміщення, мають високу несучу здатність при малих габаритних розмірах, високу точність переміщень, простоту конструкції та виготовлення.  До недоліків таких передач належать наявність великих втрат на тертя у гвинтовій парі, що спричинює значне спрацювання та низький ККД передачі.

Передачі гвинт – гайка за призначенням поділяють на силові і кінематичні, а за видом тертя – на передачі з тертям ковзання і передачі з тертям кочення. Останні мають високий ККД, але складні за конструкцією і досить дорогі у виготовленні.
