Лабораторне заняття № 1



Сферична аберація оптичних лінз

1. Мета роботи.

Вивчення основних характеристик і дефектів оптичних лінз.

2. Теоретичні відомості.

Лінзою називається прозоре тіло з певним показником заломлення n, обмежене однією або двома сферичними (іноді циліндричними) поверхнями. Лінія, що проходить через центри кривизни поверхонь, називається головною оптичною віссю лінзи.

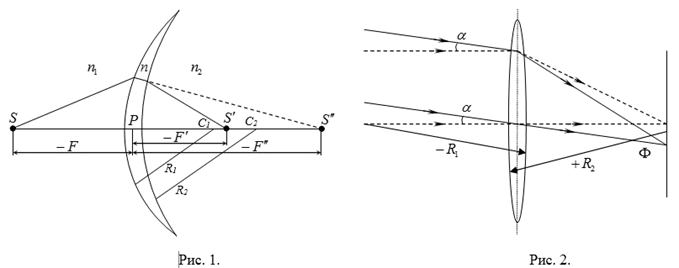

Методи геометричної оптики дозволяють встановити основні оптичні характеристики лінз по відношенню до джерел (предметів), які розташовані поблизу від оптичної осі. Будемо розглядати тонку лінзу, в якої відстань між обмежуючими поверхнями мала в порівнянні з діаметром лінзи. На рис. 1 зображена тонка опукло-вгнута лінза (меніск), у якої радіуси передньої  та задньої  поверхонь позитивні. Розрахунок будемо вести в загальному виді, який застосовний для лінз будь-якої форми (двоопуклої, плоско-вгнутої і т.д.). Оскільки лінза тонка, то відлік відстаней до предмета  і до зображення  можна вести практично від однієї точки P – оптичного центра лінзи. Показники заломлення середовищ, розташованих попереду і позаду лінзи, позначимо відповідно через n1 і n2.



Промені, що виходять від джерела світла S, що лежить на головній оптичній осі, заломившись на передній поверхні лінзи перетнуться в деякій точці S*, яка розташована на відстані F* від оптичного центра. Величина F* може бути знайдена із співвідношення

                                     (1)



Точка S* по відношенню до задньої поверхні лінзи є джерелом (дійсних або уявних) променів, що заломлюються на цій поверхні. Після заломлення ці промені знову перетнуться в деякій точці S, яка є кінцевим зображенням джерела S, яке дає лінза. Позначаючи відстань від     до оптичного центру через        одержуємо

                                (2)



Віднімаючи почленно рівняння (1) і (2) і виключаючи тим самим величину F*, яка характеризує положення проміжного зображення S*, отримуємо остаточно:

                                              (3)



Це рівняння дозволяє знайти відстань до зображення , якщо відома відстань до предмета , радіуси кривизни обох поверхонь лінзи R1 та R2, показник заломлення речовини лінзи n і показники заломлення середовищ, які розташовані попереду та позаду лінзи n1 і n2.

Для лінзи, розташованої в однорідному середовищі (наприклад, у повітрі) n2 = n1 співвідношення (3) спрощується:

.                                (4)



Вводячи відносний показник заломлення nвідн = n/n1, можна вивести формулу лінзи до остаточного вигляду:

.                        (5)

Величина

                                         (6)



називається оптичною силою лінзи, а зворотна їй величина - головною фокусною відстанню. Пучок паралельних променів, які йдуть від нескінченно віддаленого джерела , сходиться в так званому задньому фокусі на відстані F1 = f від її оптичного центра. Промені, що виходять із переднього фокуса лінзи F = —, після заломлення підуть паралельно до головної оптичної осі .

Якщо вимірювати фокусну відстань  в метрах, то оптична сила лінзи вимірюватиметься в діоптріях.

При  головна фокусна відстань  позитивна і ми маємо збірну лінзу. Приклад такої збірної двоопуклої лінзи

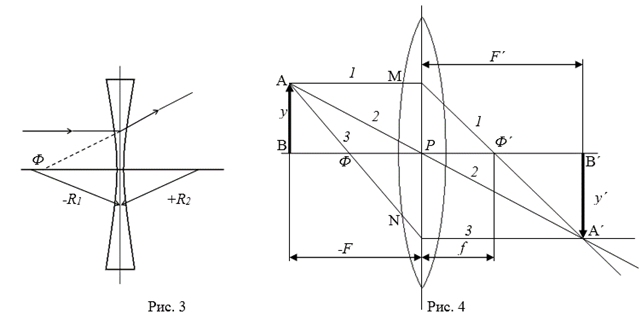

зображений на рис. 2. При <0 отримуємо розсіювальну лінзу. Приклад такої розсіювальної двовгнутої лінзи,

наведений на рис. 3.

Пучок паралельних променів, нахилених до головної оптичної осі під малим кутом α, також збирається в одну точку, яка лежить у площині, що проходить через головний фокус Ф і перпендикулярна до головної оптичної осі (рис. 2). Ця площина називається фокальною площиною.

Розглянуті властивості тонких лінз дозволяють геометрично будувати зображення предметів, що являють собою сукупність зображень окремих точок предмета. Якщо предмет лінійний, то при цьому досить побудувати зображення двох його крайніх точок.

Для знаходження зображення кожної окремої точки необхідно геометрично побудувати перетинання променів, що виходять із цієї точки, після їхнього заломлення в лінзі. В принципі при цьому досить знайти перетинання будь-яких двох із цих променів. Практично ж, якщо відомі положення оптичного центру і головних фокусів, легко побудувати три промені та проконтролювати себе, перевіряючи, чи перетнуться всі вони в одній точці.

Для прикладу на рис. 4 побудовано зображення лінійного предмета АВ, отримане за допомогою збірної лінзи. Із загального пучка променів, що виходять із точки А, виділимо три промені: 1, 2 і 3. Промінь 1 йде паралельно головній оптичній осі та після заломлення проходить через задній фокус Ф'.

Промінь 2 проходить через передній головний фокус Ф і після заломлення піде паралельно головній оптичній осі. Нарешті промінь 3, що проходить через оптичний центр лінзи , проходить зовсім не заломлюючись. Перетин цих трьох променів дає точку , яка є зображенням краю А предмета. Опускаючи з  перпендикуляр на головну оптичну вісь, знайдемо точку , яка є зображенням другого краю предмета В.

Предмет АВ на рис. 4 розміщений на відстані F, більшій за головну фокусну відстань . Як видно з рисунка, у цьому випадку зображення предмета  збільшене та перевернуте. Так як точки зображення є перетинами самих променів, а не їхнім продовженням, то таке зображення буде дійсним.

При виводі основних співвідношень для лінзи передбачалося, що пучок променів, що виходять із кожної світної точки, після заломлення сходиться в певній точці зображення. Таке зображення називається стигматичним. З міркувань також слідує, що це припущення виконується приблизно для вузьких пучків променів, що йдуть поблизу головної оптичної осі (параксіальні промені). Для збільшення світлосили лінзи потрібно збільшувати вхідну зіницю і використовувати промені, що падають під більшими кутами до поверхні, що й приводить до появи спотворень, об'єднаних загальним терміном дефекти лінз. У цій роботі розглядається сферична аберація.



Сферична аберація.

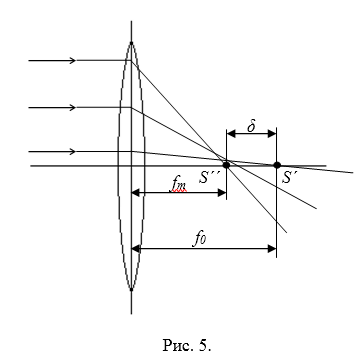

На рис. 5 показаний хід променів від джерела , розташованого на оптичній осі, що заломлюються в збірній лінзі великої світлосили. Параксіальні промені перетинаються в точці, що перебуває на відстані  від оптичного центра лінзи. Чим далі від оптичної осі поширюватиметься вихідний промінь, тим сильніше він буде відхилятися, перетинаючись у все більш близьких до оптичного центра лінзи точках. Самі крайні промені перетнуться в точці , і зображенням світної точки  буде не точка, і цілий відрізок S'S". Цей відрізок  є мірою сферичної аберації. Для збірної лінзи, <0, а для розсівної >0.

Наявність сферичної аберації робить дещо невизначеним поняття фокуса та фокальної площини лінзи. На екрані, перпендикулярному до оптичної осі, зображення буде не точковим, а матиме вигляд нерівномірно освітленого кола, діаметр якого буде мінімальним не в точці S', а трохи ближче до лінзи.

Для зменшення сферичної аберації можна діафрагмувати пучок, обмежуючи його променями, близькими до параксіальних. Однак введення діафрагми знижує світлосилу лінзи.

Іншим способом боротьби зі сферичною аберацією є комбінування збірної (<0) і розсівної (>0) лінз. При цьому крайні промені можна звести в ту ж точку, що й параксіальні .



3. Опис вимірювальної установки.

Для визначення параметрів досліджуваної збірної лінзи, і вивчення її оптичних дефектів збирається лабораторна установка (рис. 6).

В результаті зсуву екрану Е відносно оптичної лінзи L без діафрагми D вздовж оптичної лави домагаються максимального фокусування променів на екрані. При цьому вимірюється фокусна відстань.

Розташування різних діафрагм перед лінзою призводить до зміни фокусної відстані. Максимальний розкид значень фокусної відстані й визначає значення сферичної аберації.



4. Контрольні запитання.

1. Що являє собою оптична лінза? Які лінзи ви знаєте?

2. Що таке оптичний центр лінзи, фокус і фокальна площина?

3. Що таке оптична сила лінзи і головна фокусна відстань? Який взаємозв'язок між ними?

4. Що мається на увазі під стигматичним зображенням?

5. Які промені називаються параксіальними?

6. Від чого виникають дефекти лінз? Перелічіть відомі вам дефекти лінз.

7. Що таке сферична аберація?

8. Які вам відомі способи боротьби з різними спотвореннями зображень в оптичних лінзах?



5. Домашнє завдання.

Для виконання роботи необхідно вивчити зазначені нижче питання з курсу фізики: основні закони геометричної оптики; оптична лінза і її властивості; побудова зображень в оптичній лінзі; оптичні системи і їхні похибки.



6. Лабораторне завдання.

1. Зібрати схему, зазначену на рис. 6. Розмістити досліджувану лінзу на відстані 30 - 50 см від джерела випромінювання.

2. Переміщаючи екран вздовж оптичної лави домогтися максимально чіткого зображення джерела випромінювання на екрані. Виміряйте фокусну відстань.

3. Проведіть 7-10 вимірювань. Результати вимірювань занесіть у таблицю.



Вид діафрагми:



Номер досліду

1

2

3

4

5

6

7

8

9

10

, см























4. Визначите середнє значення фокусної відстані для проведеної групи вимірювань



                                                             (7)



5. Обчисліть середню квадратичну похибку проведених вимірювань за формулою:



                                                       (8)



6. Обчисліть оптичну силу лінзи за формулою:



                                                    (9)



Якщо та виміряються в метрах, то  виміряється в діоптріях.

7. Помістити перед лінзою першу діафрагму, що закриває центральні промені. Домогтися максимального фокусування променів. Повторити вимірювання та обчислення описані в пп. 2-5.

8. Помістити перед лінзою другу діафрагму, що закриває периферійні промені. Повторити вимірювання та обчислення описані в пп. 2-5.

9. Визначити значення сферичної аберації лінзи (різниця середніх значень фокусних відстаней для обох діафрагм) і похибку її визначення (сума середньоквадратичних похибок, обчислених для першої та другої діафрагм).

10. У висновках до роботи вкажіть яке значення сферичної аберації виявлено в збірної оптичної лінзи, яка використовувалась в лабораторній роботі.

7. Прилади та обладнання.

У роботі використовуються: оптична лава, джерело світла, збірна лінза, набір діафрагм.
