Лекція 8

Тема:Технічне обслуговування стартера, звукового сигналу та конт­рольно-вимірювальних приладів.

До несправностей стартера нале­жать: • ослаблення кріплення підвідних проводів; • спрацювання або забруднення щіток і колектора; • окиснення контактів вмикача; • об-

рив або замикання в обмотках; • спрацювання деталей муфти вільно­го ходу та зуб'їв шестірні.

Зазначені несправності призводять до того, що стартер не працює зовсім або не розвиває потрібних частоти обертання й потужності, його шестірня не з'єднується із зубчастим вінцем маховика.

Ослаблені проводи слід закріпити, забруднений колектор — про­терти ганчіркою, змоченою бензином, або зачистити скляною шкур­кою, спрацьовані щітки — замінити новими. Для усунення решти несправностей стартер знімають, розбирають і провадять відповід­ний ремонт.

Несправності звукового сигналу. • окиснення контактів; • непра­вильне регулювання; • замикання або обрив в обмотці електромаг­ніту.

У цих випадках сигнал дає слабкий звук або не працює зовсім.

Окиснені контакти слід зачистити надфілем. Звук сигналу від­новлюють регулюванням.

Несправності покажчиків температури охолодної рідини, тиску оливи та рівня палива призводять до неправильних показів або пов­ної відмови приладів.

Несправні прилади слід замінити новими.

        Через 4...5 тис. км пробігу автомобіля:

• стартер і звуковий сигнал очистити від бруду, пе­ревірити й, якщо треба, підтягнути їхнє кріплення;

•  перевірити кріплення проводів на клемах стартера, звукового сигналу та контрольно-вимірювальних приладів.

Через 40 тис. км пробігу автомобіля:

•  зачистити контакти звукового сигналу й відрегулювати його звук;

• зачистити колектор стартера;

• змастити рідким мастилом гвинтові шліци привода, втулки кри­шок і шестірню привода стартера.



Звуковий сигнал — вібраційного типу безрупорний. На автомобі­лях ВАЗ і ГАЗ-24 встановлюються два сигнали — низького й високо­го тонів. При цьому вмикання сигналів на автомобілі ГАЗ-24 здійс­нюється через реле сигналів.

Сигнал (рис. 5) складається з корпусу, електромагніту 2, якір­ця З, контактів 5, мембрани б та резонаторного диска 4. Після натис­кання на кнопку струм від акумуляторної батареї через замкнені контакти 5 надходить в обмотку електромагніту. При цьому електро­магніт притягує якірець, який прогинає мембрану й водночас розми­кає контакти. Електричне коло розривається, електромагніт розмаг­нічується, й якірець під дією пружності мембрани відходить назад, унаслідок чого контакти 5 знову змикаються, утворюючи замкнене електричне коло, якірець притягується, й процес повторюється. При цьому створюються часті коливання мембрани (до 100 коливань за секунду) і з'являється звук. Тон звука кожного сигналу регулюється гвинтом 7, розташованим на задній стінці корпусу сигналу. Обертан­ням гвинта за годинниковою стрілкою сила звука збільшується, а в протилежному напрямі — зменшується.

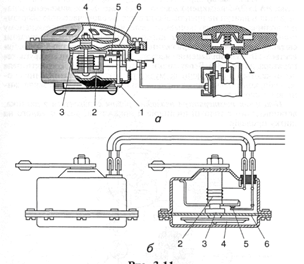

Рис. 5

Звукові сигнали автомобіля:

а –«Москвич»; б –ВАЗ; 1-регулювальний гвинт;2-електромагніт;3-якірець;4-резонаторний диск;5-контакти;6-мембрана

До контрольно-вимірювальних приладів належать:  амперметр (або контрольна лампа); покажчик температури охолодної рідини;  покажчик тиску оливи;  покажчик рівня палива;  аварійні сиг­налізатори температури охолодної рідини та тиску оливи.

Амперметр на автомобілях «Москвич» і ГАЗ-24 ввімкнено послі­довно в коло акумуляторної батареї та генератора. Він показує силу розрядного й зарядного струмів. Через амперметр проходить струм до всіх споживачів, крім стартера та звукового сигналу.

Покажчик температури охолодної рідини складається з датчика, встановленого в головці циліндрів, і покажчика, розташованого на щитку приладів.

Покажчик тиску оливи двигунів «Москвич» і ГАЗ-24 також скла­дається з датчика 7 , сполученого з головною оливною лі­нією, та покажчика, розташованого на щитку приладів. Він слугує для контролю за тиском у системі мащення двигуна й побудований аналогічно покажчику температури охолодної рідини, за винятком того, що датчик 7 має реостат 2.



Покажчик рівня палива складається з реостатного датчика, закріп­леного на верхній стінці паливного бака, та покажчика, встановле­ного на щитку приладів. Датчик має вигляд реостата 7 (рис. 5.1), змонтованого всередині металевої коробки. Залежно від рівня пали­ва змінюється положення поплавця 13, зв'язаного важелем із рухо­мим контактом реостата, змінюючи його опір і силу струму в колі об­моток 4, 6та /покажчика, а їхнє результуюче магнітне поле, взаємо­діючи з магнітним полем рухомого магніту 3, переміщує стрілку 5 на відповідну поділку шкали. Зі збільшенням рівня палива в баці опір реостата зростає, а зі зменшенням — спадає.
