Лекція 1

Тема:ЕЛЕКТРООБЛАДНАННЯ  АВТОМОБІЛЯ

Електрообладнання автомобіля служить для запуску двигуна, внутрішнього освітлення автомобіля, освітлення дороги, звуко­вої і світлової сигналізації, живить електричним струмом контрольно-вимірїовальні прилади і систему запалювання. Електро­обладнання автомобіля поділяється на дві групи. Перша група — це джерела електричної енергії: генератор і акумуляторна бата­рея. Друга група, яка носить назву споживачів — це всі інші при­лади електрообладнання. Генератор приводиться в дію від двигуна автомобіля і перетворює механічну енергію на електричну, якою живить споживачі та заряджає акумуляторну батарею. Акумуля­торна батарея перетворює хімічну енергію на електричну: вона призначена для живлення "споживачів, коли двигун не працює або працює на малих обертах. Сполучають генератор і акумуля­торну батарею паралельно. На сучасних автомобілях застосовують однопровідну систему електрообладнання, при якій до приладів підводять один провід, а другим проводом є всі металеві частини автомобіля, тобто його «маса».

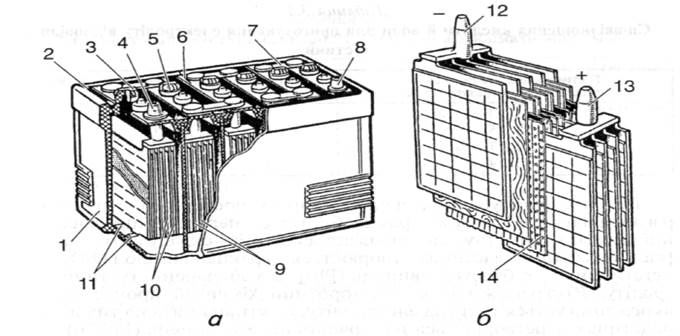

Рис. 1

Будова свинцево-кислотної стартерної акумуляторної батареї зі спільною кришкою

а – загальний вигляд; б – блок пластин; 1 – бак; 2 – мастика; 3 – заливний отвір; 4,8,12,13 – полюсні штирі; 5 – пробка заливного отвора; 6- кришка; 7 – перемичка; 9,10 – відповідно негативні й позитивні пластини; 11 – ребра; 14 - сепаратори





ДЖЕРЕЛА ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ

Акумуляторна батарея слугує для живлення електричним стру­мом стартера під час пуску двигуна, а також усіх інших приладів електрообладнання, коли генератор не працює або не може ще відда­вати енергію в коло (наприклад, під час роботи двигуна в режимі холостого ходу). Вона складається з шести свинцево-кислотних дво-вольтових акумуляторів, з'єднаних між собою послідовно, що забез­печує робочу напругу в колі 12 В. Бак акумуляторної батареї, який виготовляється з кислототривкої пластмаси або ебоніту, поділено перегородками на шість відділень. На дні кожного відділення є ребра (призми), на які спираються пластини акумуляторів.

Акумулятор складається з півблоків позитивних 70(рис. 3.1) і негативних 9 пластин, ізольованих одна від одної сепараторами 14, які виготовлено з пористих пластмас. Пласти­ни відливають у вигляді решіток із свинцю з додаванням 7...8 % стибію (сурми) для механічної міцності. В решітку пластин упресовують активну масу, приготовлену на водяному розчині сірчаної кислоти з оксидів свинцю — свинцевого сурику (РЬ₃О₄) та свинцевого глету (РЬО) — для позитивних пластин і свинцевого порошку — для нега­тивних. Аби збільшити ємність акумулятора й зменшити його внут­рішній опір, однойменні пластини з'єднують у півблоки, що закінчу­ються вивідними полюсними штирями 4, 8, 12, 13.

Півблоки з позитивними й негативними пластинами складають у блок так, що позитивні пластини розташовуються між негативними; тому останніх завжди на одну більше. Це дає змогу краще використа­ти активну масу позитивних пластин і захищає крайні з них від короблення та руйнування.

Сепаратори встановлюють між пластинами так, щоб їхній ребристий бік був повернутий до поверхні позитивних пластин, за­безпечуючи тим самим краще надходження до них електроліту. Зверху пластини покривають перфорованим пластмасовим запобіж­ним щитком.

Складений акумулятор поміщають у відділення бака й закрива­ють кришкою, що має два отвори для виходу полюсних штирів, а та­кож отвір 3 для заливання електроліту, який закривається різьбовою пробкою 5. У пробці є вентиляційний отвір, що сполучає внутрішню порожнину акумулятора з атмосферою. Зазори між кришками та стінками бака заповнюють бітумною мастикою 2. Акумулятори з'єд­нують між собою свинцевими перемичками 7. Полюсні штирі 4, 13 крайніх акумуляторів (плюсовий та мінусовий) призначаються для вмикання батареї в коло електрообладнання автомобіля.

В акумулятори заливають електроліт, що складається з хімічно чистої сірчаної кислоти (H₂SO₄) і дистильованої води.

• Електроліт готують (рис 1) у кислототривкій посудині (свинцевій, керамічній, пластмасовій), вливаючи кислоту у воду. За­ливати воду в кислоту не можна, оскільки процес сполучення в цьо­му разі відбуватиметься на поверхні, спричиняючи розбризкування кислоти, що може призвести до опіків тіла та зіпсувати одяг.
