5.8. Визначення об’єму котловану під споруду.

Завдання: знаходження геометричних розмірів котловану по дну та по поверхні, та підрахунок об’ємів грунту в його складових елементах.

З метою зменшення обсягу робіт екскаваторів при розташуванні котловану у планувальній виїмці спершу виконують планувальні роботи до заданої відмітки, а вже потім викопують котлован на проектну глибину.

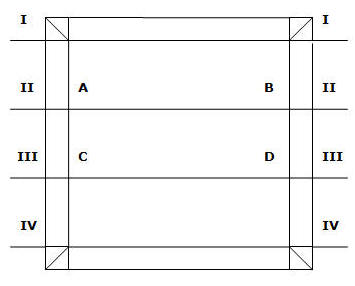

Рис. 1. Схема котлована, розбита перерізами для визначення його об’єму



Об’єм земляних робіт при влаштуванні котловану обчислюють за методом поперечних профілів. Для цього, як і при вертикальному плануванні майданчиків, визначають робочі відмітки в кутах. Потім визначають величини закладання відкосів mh, наносять їх на картограму і отримують обриси відкосів. Об’єми робіт обчислюють ділянками, отриманими в результаті поділу  котлована вертикальними профільними площинами (рис.9). Такі площини проводять у торцях котлована  всередині нього так, щоб віддаль між ними не перевищувала 50м. У точках A, B, C, D перетину площин із дном котлована  також визначають робочі відмітки.

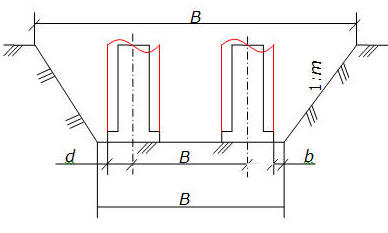

Рис. 2. Поперечний розріз підвальної частини будівлі



При обчисленнях об’ємів робіт у котлованах необхідно в осях на кожен бік (довжину, ширину) добавляти величину (d+b) – розмір від осі фундамента зовнішньої стіни підвалу чи від осі фундаментів крайніх рядів колон до лінії закладання відкосу котлована (рис.2).

        Ширину і довжину котлована по дну визначають за формулами:

        де   В₀ – ширина будівлі в осях, м;

L₀ – довжина будівлі в осях, м;

d –  віддаль від осі фундамента до його зовнішньої грані, м;

b –  віддаль від зовнішньої грані фундамента до лінії закладання відкосу на рівні дна котлована, м.

Величина b не нормується. Вона призначається у ПВР в залежності від способу виконання робіт, наявності і конструкції вертикальної гідроізоляції і т.п. b = 0,3..0,5 м.

        Ширина і довжина котлована по верху:

        де   h – середня глибина отлована, м;

m – коефіцієнт відкосу.

        Об’єм грунту між перерізами котловану

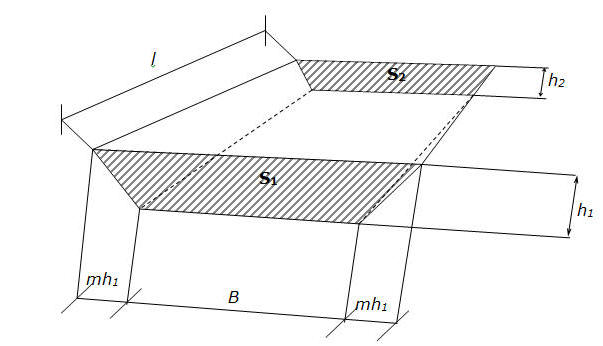

Рис. 3. Схема ділянки котлована між паралельними перерізами (призматоїд).

­        де   S₁, S₂ – площі сусідніх перерізів котлавана, м²;

l – віддаль між перерізами.

Площа перерізу

При різниці робочих відміток між сусідніми перерізами h₁-h₂<0,5м і віддалі між ними менше 50м для визначення об’єму користуються наступною формулою:

        Об’єм котлована (м³) визначаємо за форулою:

        де   S₁, S₂ – площі сусідніх перерізів котлована, м;

l – віддаль між перерізами, м;

 – об’єм бокових призматоїдів, м³;

 – об’єм кутових чотиригранних пірамід, м³.

 та  обчислюються аналогічно таблиці 2.

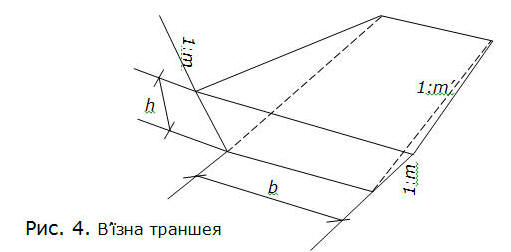

        Для в’їзду у котлован та виїзду з нього будівельних машин та транспортних засобів влаштовують в’їзну траншею (пандус) (рис. 3), об’єм якої визначають за формулою:



        де  – коефіцієнт закладання дна пандуса,  = 10;

b – ширина по дну, м; для однорядного руху b=3,5м, для дворядного b=7м;

h – робоча відмітка;

m – коефіцієнт закладання відкосів.

Таблиця:  Об’єм котловану.

Переріз	Робоча відмітка по осі перерізу, hP,  м	Площа перерізу     SП,  м2	Віддаль між перерізами   l,   м	Об’єм грунту між перерізами   V,  м3	Елементи відкосів		Об’єм пандуса     VП, м3
					Кутова 4-гранна піраміда VПІР, м3	Боковий призма-тоїд VПР, м3
1	2	3	4	5	6	7	8
1
2
3
Всього
Разом
