5.7. Визначення об’ємів ґрунту в елементах відкосів.

Завдання: побудова відкосів на будівельному майданчику та підрахунок об’ємів ґрунту в них.

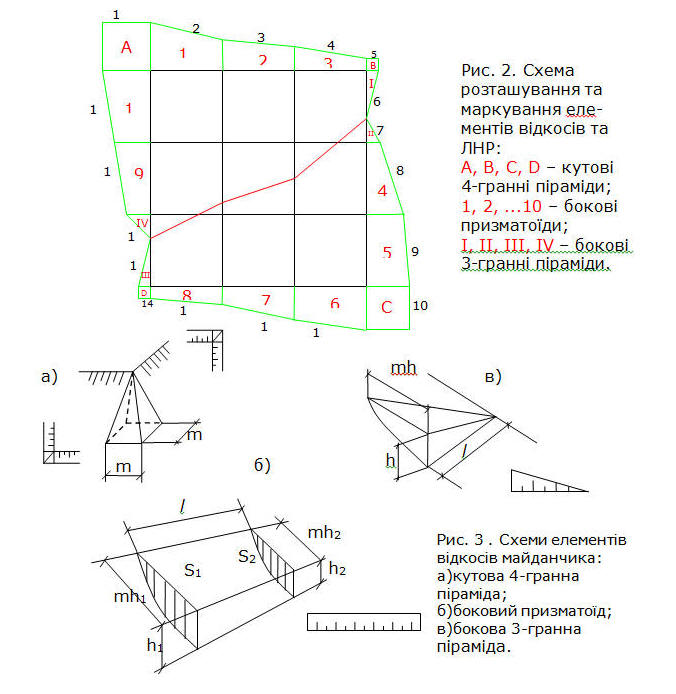

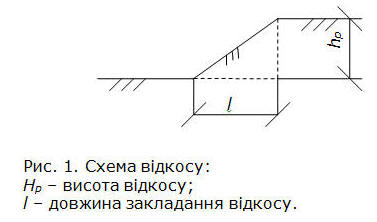

Об’єми ґрунту виїмки чи насипу обчислюють із врахуванням ґрунту відкосів, які влаштовують по контуру планованого майданчика (типи ґрунтів наведені у ЕниР 2.1, табл.1). Для цього по контуру майданчика у зовнішніх кутах квадратів відкладають довжину закладання відкосів l:

де  h_Р – робоча відмітка, м;

m – коефіцієнт відкосу, що залежить від глибини розробки та типу ґрунту.

На картограмі земляних робіт довжину закладання відкосів відкладають у масштабі 1:100.

Для зручності обчислення об’єктів елементів відкосів ведемо у табличній формі.

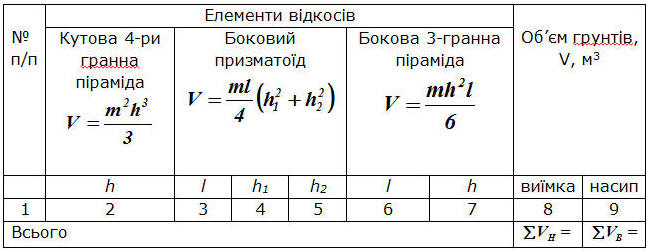

Таблиця:  Об’єми елементів відкосів

  з таблиць 1 і 2 сумуються і знову проводиться перевірка:

Величина  береться із врахуванням К_Р.
