МЕТОДИЧНІ ВКАЗІВКИ РОБОТИ З ПРОГРАМНИМ КОМПЛЕКСОМ



Попередньо оператор відкриває файл комплексу для певного типу транспорту (легковий, автобус, вантажний). Перелік необхідних даних для розрахунку зведений в таблицях «Початкові дані» відповідних листів файлу «Комерційний аналіз», «Коректування нормативів».

Значення вхідних даних параметрів вводяться оператором у поле «комірки», відповідного документу, виділеної  фоном «заливки» (як правило жовтого кольору) (рисунок 2).

2



а

3

б

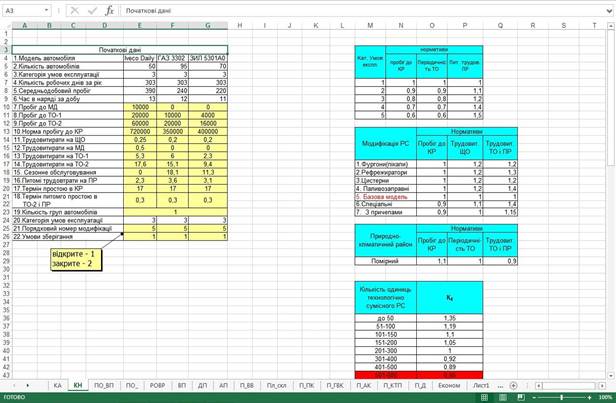

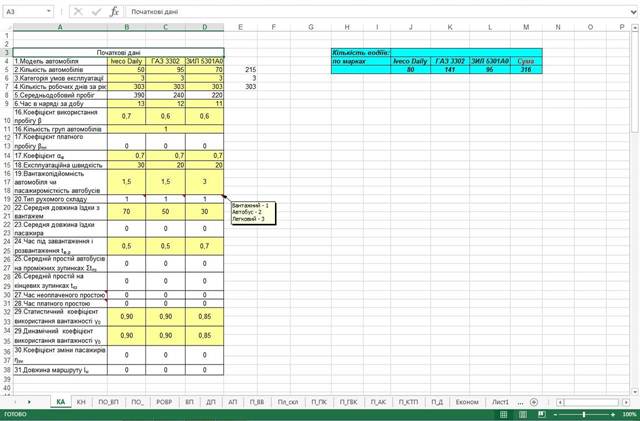

Рисунок 2 – Фрагменти програми до введення початкових даних при проектуванні вантажного АТП



Розшифрування кодових позначень окремих параметрів (напр. п.19 у таблиці на рисунку 2 а) призначених для визначення коефіцієнтів коректування подані у додаткових таблицях наведених у файлі (рисунок 2 б).



Завдяки існуючим логічним зв’язкам між листами файлу програмного комплексу дані для табличного розрахунку адресно пов’язані між собою (рисунок 3).

В стрічці формул вказана алгебраїчна чи логічна залежність між параметрами та адреса комірок з даними.

Значення недостатніх для розрахунку параметрів вводяться оператором у відповідне поле «комірки» виділеної кольоровим фоном «заливки». Також поля комірок можуть бути виділені кольором для привертання уваги користувача під час контролю за ходом розрахунку.

На рисунку, для прикладу, стрілками вказані залежності між даними комірок у межах одного листа чи зв’язки між окремими листами.





33

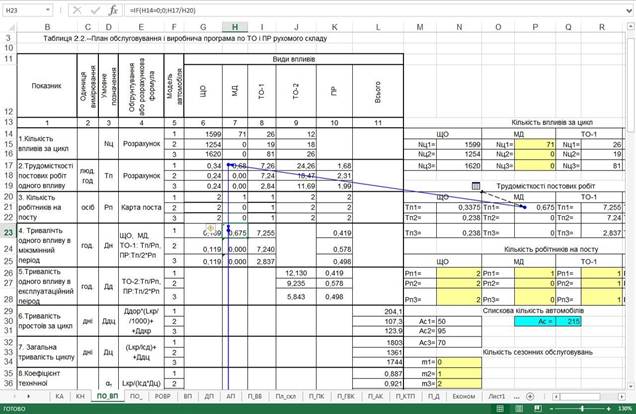

Рисунок 3 – Фрагмент програми до визначення плану обслуговування



Відсоткові значення  трудовитрат для відповідного рухомого складу, впливу та виду робіт, вводяться оператором у відповідне поле «комірки» виділеної кольоровим фоном «заливки».

На рисунку, для прикладу, стрілками вказані залежності між даними комірок.





4

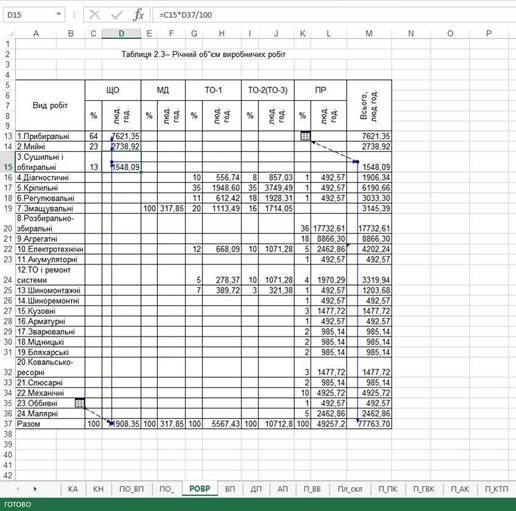

Рисунок 4 – Фрагмент програми до визначення плану обслуговування



Ряд величин обчислених програмою потребують коригування оператором із врахуванням особливостей організації технологічного процесу, технології виконання окремих робіт, будівельних нормативів. Так наприклад розрахункова кількість виробничого та допоміжного персоналу має бути приведена до цілих одиниць (колонка «Всього» рисунок 5) з подальшим розподілом працівників за змінами для визначення кількості робітників у найбільш завантажену зміну.







5

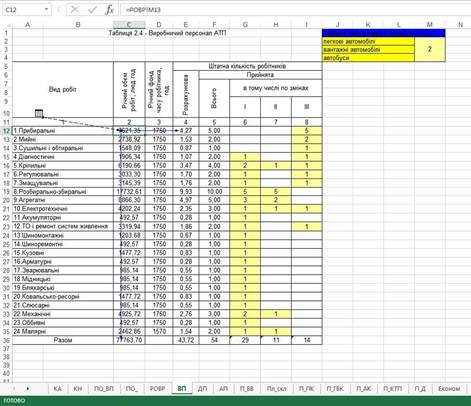

Рисунок 5 – Фрагмент програми до визначення чисельності виробничого персоналу



6

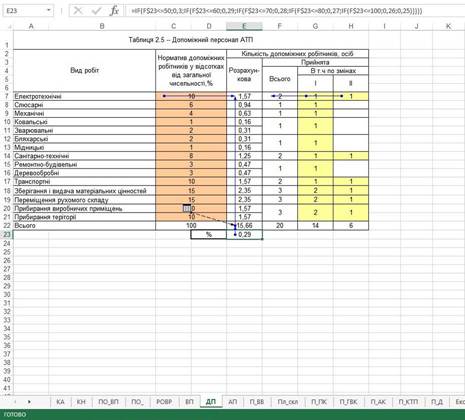

Рисунок 6 – Фрагмент програми до визначення чисельності допоміжного персоналу





7

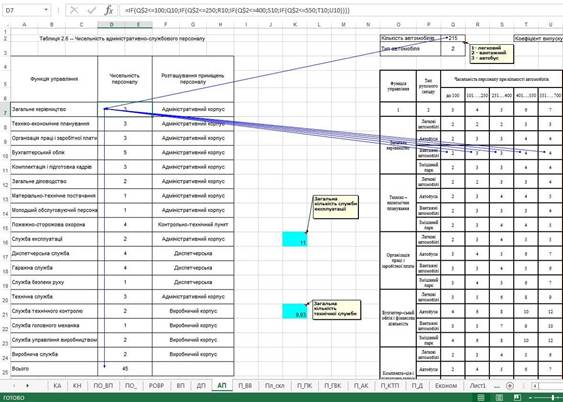

Рисунок 7 – Фрагмент програми до визначення чисельності адміністративно-службового персоналу АТП



Для кращого сприйняття окремих розрахунків у програмі передбачено розширене подання обчислень у вигляді окремих розрахункових формул (рисунок 8).



8

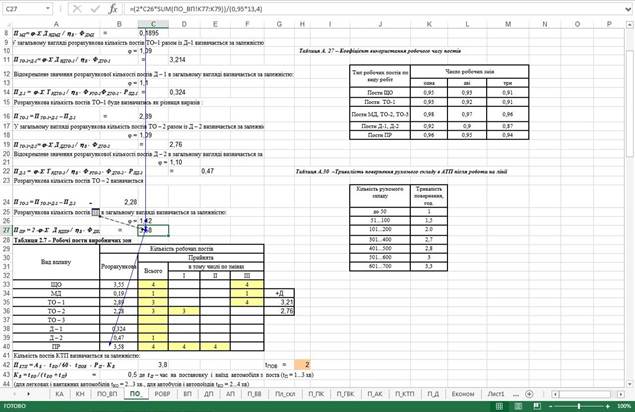

Рисунок 8 – Фрагмент програми до розрахунків на визначення кількості робочих постів виробничих зон



Для можливості прийняття подальших планувальних та компонувальних рішень розраховуються виробничі площі, наприклад площі відділень розраховуються за питомими площами, що припадають на працюючих у відділенні (рисунок 9).





9

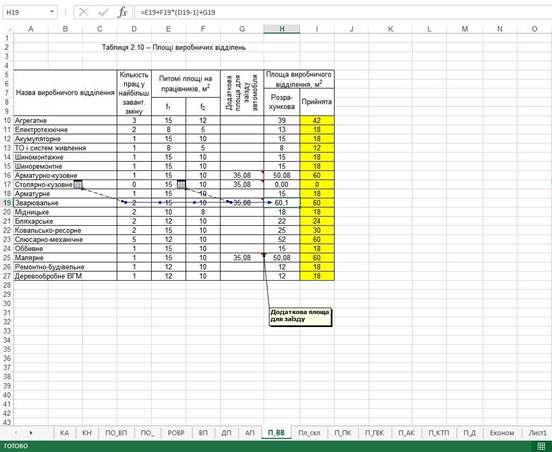

Рисунок 9 – Фрагмент програми щодо розрахунку площ виробничих відділень



Програмний комплекс передбачає можливість здійснення технологічного розрахунку для різних видів автомобілів: вантажних, таксі чи автобусів. Результати значної частини обчислень подані у табличній формі, яка відповідає табличній формі, що використовується під час оформлення пояснювальної записки курсового проекту чи кваліфікаційної роботи.

Розрахункові дані в табличній формі з програми «Microsoft Excel» копіюються в «Буфер обміну Microsoft Office», а звідти в програму «Microsoft Word». Остання використовується студентами для оформлення пояснювальної записки.

Для прикладу, основні табличні дані технологічного розрахунку автотранспортного підприємства вантажних автомобілів наведені у наступному розділі «Приклад результатів технологічного розрахунку вантажного АТП».
