Практична робота №2

«Створення ресурсів і призначень»

Мета роботи: отримання навичок формування списку ресурсів, введення їх параметрів і створення призначень ресурсів.

Теоретичні відомості

Приклади створення ресурсів і призначень ілюструються з використанням проекту «Розробка програми», створеного в першій лабораторній роботі.

Введення списку ресурсів:

1. Відкрити проект «Розробка Програми».

2. Вибрати пункт меню «Вид / Лист ресурсів».

3. Клацнути мишею по полю «Назва ресурсу» першого порожнього рядка і ввести назву Постановник.

4. Аналогічно додати в таблицю ресурси «Программіст1» і «Программіст2».

5. Додати в таблицю ресурс «Папір» і «CD-матриця» і вибрати для них тип «Матеріальний».

6. Додати в таблицю ресурс «Міжміські переговори» і вибрати для нього тип «Витрати».

Введення властивостей ресурсу «Постановник»:

1. Двічі клацнути мишею по рядку «Постановник» таблиці ресурсів.

2. У вікні вибрати вкладку «Загальні».

3. У полі «Коротка назва» ввести Пост.

4. У таблицю доступності ресурсу ввести два рядки:

• Доступний с - НД; Доступний по - 27.09.12; Одиниці - 100%.

• Доступний с - 19.10.12; Доступний по - НД; Одиниці - 100%.

5. Натиснути кнопку «Змінити робочий час» - відкриється індивідуальний календар ресурсу (рис. 2.1).

6. Встановимо чотириденний робочий тиждень. Для цього виберемо вкладку «Робочі тижня», у списку робочих тижнів - рядок «За замовчуванням», і натиснемо кнопку Подробиці.

7. Відкриється вікно відомостей про робочому тижні (рис. 2.2), в якому потрібно виділити день тижня п'ятниця і для нього вибрати перемикач Задати неробочі дні. Закрити обидва вікна натисканням Ok. Результат - по п'ятницях Постановник є вихідним і в роботах проекту не бере.

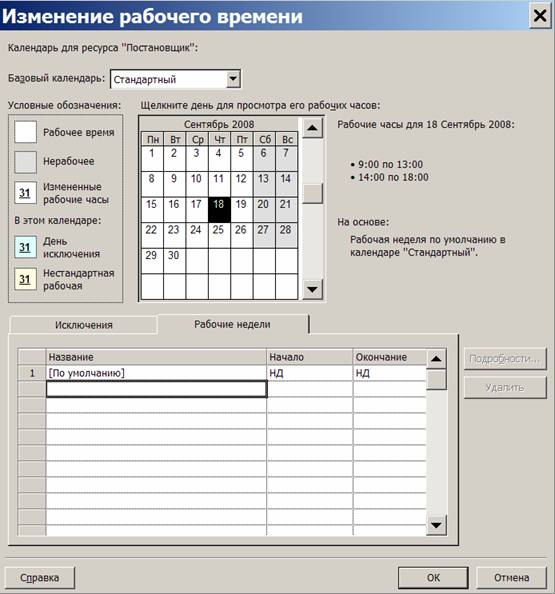

Рисунок 2.1 – Зміна робочого календаря постановника

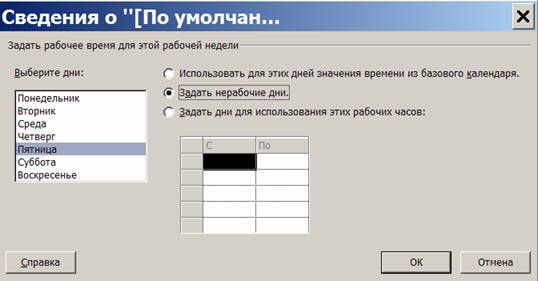

Рисунок 2.2 – Установка п’ятниці як неробочого дня

1. Вибрати вкладку Витрати. У стовпець Стандартна ставка першого рядка ввести 50000р. / Міс, а в стовпець Ставка понаднормових - 300р. / Год. Припустимо, що з 01.01.13 зарплата даного працівника повинна бути збільшена. У другому рядку задати дату початку дії нової ставки - 01.01.13, стандартна ставка - 60000р. / Міс, ставка понаднормових - 350р. / Год. Для введення значення найзручніше користуватися рядком введення, розташованим над таблицею.

2. Вибрати таблицю норм витрат B і встановити витрати на використання - 25000р. Цю норму можна використовувати для робіт з фіксованою сумою оплати працівника.

3. Натиснути Ok.

Введення властивостей ресурсу Програміст1:

1. Двічі клацнути мишею по рядку Програміст1 таблиці ресурсів.

2. У вікні вибрати вкладку Загальні.

3. У полі Коротка назва ввести Прог1.

4. Вибрати вкладку Витрати. Припустимо, що 01.01.2013 оплата цього ресурсу буде збільшена. Ми повинні ввести два рядки в таблицю норм витрат A:

• Дата дії - "-", Стандартна ставка - 65000 р. / Міс, Ставка понаднормових - 500 р. / Год.

• Дата дії - 01.01.13, Стандартна ставка - 70000 р. / Міс, Ставка понаднормових - 510 р. / Год.

5. Вибрати таблицю норм витрат B і встановити витрати на використання - 35000р. Цю норму можна використовувати для робіт з фіксованою сумою оплати працівника.

6. Натиснути Ok.

Введення властивостей ресурсу «Програміст2»

1. Двічі клацнути мишею по рядку «Програміст2» таблиці ресурсів.

2. У вікні вибрати вкладку «Загальні».

3. У полі «Коротка назва» ввести «Прог2».

4. Вибрати вкладку «Витрати». У стовпець «Стандартна ставка» ввести 70000 р. / Міс, а в стовпець «Ставка понаднормових» - 500 р. / Год.

5. Вибрати таблицю норм витрат B і встановити витрати на використання - 35000р.

6. Натиснути Ok.

Введення властивостей ресурсу «Папір»:

1. Двічі клацнути мишею по рядку «Папір» таблиці ресурсів.

2. У вікні вибрати вкладку «Загальні».

3. У полі Коротка назва ввести «Пап», а в полі «Одиниці виміру» - пачка.

4. Вибрати вкладку «Витрати». У стовпець Стандартна ставка ввести 200р.

5. Натиснути Ok.

Введення властивостей ресурсу «CD-матриця»:

1. Двічі клацнути мишею по рядку CD-матриця таблиці ресурсів.

2. У вікні вибрати вкладку «Загальні».

3. У полі Коротка назва ввести CD-R, а в полі Одиниці виміру - штука.

4. Вибрати вкладку «Витрати». У стовпець Стандартна ставка ввести 10р.

5. Натиснути Ok.

Введення властивостей ресурсу «Міжміські переговори»:

1. Двічі клацнути мишею по рядку Папір таблиці ресурсів.

2. У вікні вибрати вкладку «Загальні».

3. У полі «Коротка назва» ввести «Міжмісто».

4. Натиснути Ok.

Введення призначень для завдань проекту:

1. Вибрати пункт меню «Вид / Діаграма Ганта».

2. Подвійний клік мишею по рядку «Постановка завдання».

3. У вікні властивостей завдання вибрати закладку «Ресурси».

4. У таблицю ресурсів додати записи: Постановник - 100, Папір -1, CD-матриця - 1штука / н, Міжміські переговори - 1000р (див.рис. 5.10).

5. Натиснути Ok.

6. Подвійний клік мишею по рядку Складання алгоритму 1 модуля.

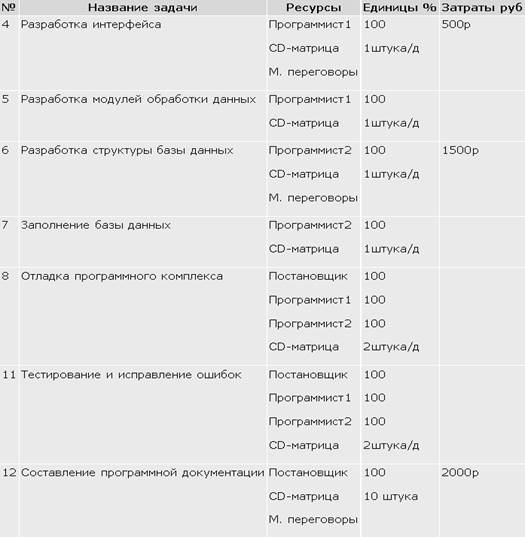

Таблиця 2.1

Призначення профілю завантаження:

1. Вибрати пункт меню Вид / Використання завдань.

2. Подвійний клік мишею по призначенню Постановник завдання Постановка завдання.

3. У вікні вибрати вкладку Загальні і в полі Профіль завантаження встановити значення Завантаження в кінці.

4. Натиснути Ok.

5. Результат - тривалість завдання зросла з 10 до 16,67 днів.

Ручне зміна графіка трудовитрат:

1. Вибрати пункт меню Вид / Використання завдань.

2. Проаналізуємо графік трудовитрат постановника при роботі над постановкою завдання. В останній день роботи (5 жовтня) йому заплановано 5,33ч (рис. 2.3). Розподілимо ці трудовитрати з 1-го по 5-й дні роботи, де спочатку заплановано, відповідно, 0,8ч, 0,93ч, 1,2ч, 1,73ч, 2ч (тобто на 7, 8, 9, 10 , 14 вересня відповідно).

3. Клацання мишею по комірці трудовитрат 5.10.12. Ввести 0, натиснути Enter.

4. Ввести в осередку трудовитрат 1 - 5-го днів роботи (тобто 7, 8, 9, 10, 14 вересня) цифри: 1,8; 1,93; 2,2; 2,73; 3,33. Результат - тривалість завдання скоротилася до 16 днів, трудовитрати з 80ч зменшилися до 79,98. Зниження трудовитрат в колонці Трудовитрати таблиці на 0,02 пов'язано з помилками округлення.

5. Ввести в клітинку трудовитрат 14 вересня 3,34 для компенсації помилок округлення. Результат - сумарні трудовитрати – 80год.

6. Загальним результатом виконаної корекції є зменшення тривалості завдання Постановка завдання на один день при збереженні структури профілю завантаження Завантаження в кінці.

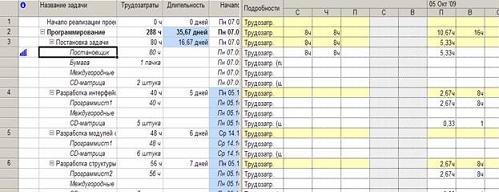

Рисунок 2.3 – Редагування графіка завантаження

Зміна норм витрат у призначенні

1. У представленні «Використання задач» двічі клацнути мишею по призначенню Постановник завдання «Тестування і виправлення помилок». Відкриється вікно властивостей призначення.

2. На вкладці Загальні вибрати Таблиця норм витрат - B.

3. Натиснути Ok.

4. Аналогічно встановити таблицю норм витрат B для призначень Програміст1 і Програміст 2 цієї ж задачі.

5. Результат - розрахунок витрат цих ресурсів для виконання даного завдання виконується за таблицею норм B, в якій передбачена відрядна розцінка для всієї задачі: Постановник - 25000р, Програміст1 і Програміст2 - по 35000р.

  Завдання для самостійного виконання

Варіант 1

Для раніше створеного проекту «Впровадження бухгалтерської системи» створити список ресурсів відповідно до параметрів, перерахованими в таблиці 2.2. Створити призначення ресурсів відповідно до табл. 2.3. Встановити різні профілі завантаження для ресурсу Технік.

Таблиця 2.2. список параметрів

		Таблиця норм	Станд. ставка	Ставка понаднорм.	Затрати на використ
Головний бухгалтер	T	AB	90000р./мес	500р./ч	30000р
Адміністратор	Т	АВ	70000р./мес	450р./ч	40000р
Програміст	T	AB	60000р./мес	400р./ч	50000р
Технік	T	A	40000р./мес	250р./ч	-
Розраховувач1	T	A	40000р./мес	250р./ч	-
Розраховувач2	T	A	40000р./мес	250р./ч	-
Розраховувач3	T	A	40000р./мес	250р./ч	-
Бухгалтер мат. обліку1	T	A	40000р./мес	250р./ч	-
Бухгалтер мат. обліку2	T	A	40000р./мес	250р./ч	-
Бухгалтер обліку ОС и НМА	T	A	40000р./мес	250р./ч	-
Бухгалтер обліку ОС	T	A	40000р./мес	250р./ч	-
Бухгалтер обліку реалізації	T	A	40000р./мес	250р./ч	-
Бухгалтер виробничого обліку	T	A	40000р./мес	250р./ч	-
Комп’ютер	M	A	15000		-
Сервер	M	A	50000		-
Принтер	M	A	5000		-
БФП	M	A	7000		-
Мережевий кабель	M	A	-		15000
Мережевий концентратор	M	A	3000		-
Панель	M	A			10000
Роз’єми та розетки	M	A	-		15000
Бухгалтерська система	M	A	-		100000
Офісний пакет	M	A	-		70000
ОС робочої станції	M	A	-		60000
Серверна ОС	M	A	-		30000
DVD-матриця	M	A	10		-
Інтернет	З
Міжміські переговори	З
Оплата курсів	З

Таблиця 2.3. Призначення ресурсів

Задача	Ресурс	Одиниці (затрати)	Таблиця норм затрат
Вивчення ринку бухгалтерських систем	Адміністратор Інтернет	100	A 1500
Складання вимог до бухгалтерських систем	Адміністратор Головний бухгалтер	100 20	A A
Консультації з фірмами-розробниками	Адміністратор Міжміські переговори Інтернет	100	A 2000 1000
Прийняття остаточного рішення	Адміністратор Головний бухгалтер	100 100	A A
Укладання договорів	Адміністратор Програміст Головний бухгалтер	100 100 100	A A A
Оплата за ПЗ	Головний бухгалтер Бухгалтерська система Офісний пакет ОС робочої станції Серверна ОС	10	A A A A A
Оформлення ПЗ на баланс	Бухгалтер обліку ОС и НМА	30	A
Розробка архітектури мережі	Адміністратор Програміст Технік	100  100 50	A A A
Опрацювання фізичного розміщення мережі	Адміністратор Програміст Технік	100  100 100	A A A
Збір інформації про постачальників і пропозиції	Адміністратор Інтернет Міжміські переговори	50	A 1000 1500
Аналіз і вибір постачальника	Адміністратор Головний бухгалтер Інтернет	50 20	A A 1000
Укладання договорів	Адміністратор Головний бухгалтер	100 50	A A
Оплата за обладнання	Головний бухгалтер Комп’ютер Сервер Принтер МФУ Мережевий кабель Мережевий концентратор Панель Роз’єми и розетки	30 12 1 2 2 2	А А А А А А А А А
Оформлення обладнання на баланс	Бухгалтер обліку ОС	70	A
Курси адміністраторів	Адміністратор Оплата курсів	100	A 25000
Курси програмістів	Програміст Оплата курсів	100	A 2000
Здача сертифікаційних іспитів	Адміністратор Програміст	100 100	A A
Установка комп'ютерів на робочих місцях	Технік	100	A
Монтаж кабелю	Технік	100	A
Монтаж мережевих пристроїв	Технік	100	A
Підключення кабелю до комп'ютерів і мережевих пристроїв	Технік	100	A
Установка сервера	Адміністратор	100	A
Створення доменів і користувачів	Адміністратор	100	A
Перевірка і налаштування роботи мережі	Адміністратор Програміст	100 100	A A
введення довідників	Адміністратор Програміст Розраховувач1 Розраховувач2 Розраховувач3 Бухгалтер мат. обліку1 Бухгалтер мат. обліку2 Бухгалтер обліку ОС и НМА Бухгалтер обліку ОС Бухгалтер обліку реалізації Бухгалтер виробн. обліку DVD-матриця	100  100 30 30 30 50 50 50 50 50 50 10	В В А А А А А А А А А А
Введення початкових залишків	Адміністратор Програміст Головний бухгалтер DVD-матриця	100  100 50 10	В В А А
Принципи роботи системи	Адміністратор Головний бухгалтер Розраховувач1 Розраховувач2 Розраховувач3 Бухгалтер мат. обліку1 Бухгалтер мат. обліку2 Бухгалтер обліку ОС и НМА Бухгалтер обліку ОС Бухгалтер обліку реалізації Бухгалтер виробн. обліку	50 50 50 50 50 50 50 50 50 50 50	А А А А А А А А А А А
вивчення інтерфейсу	Адміністратор Головний бухгалтер Розраховувач1 Розраховувач2 Розраховувач3 Бухгалтер мат. обліку1 Бухгалтер мат. обліку2 Бухгалтер обліку ОС и НМА Бухгалтер обліку ОС Бухгалтер обліку реалізації Бухгалтер виробн. обліку	50 50 50 50 50 50 50 50 50 50 50	ААААААААААА
вивчення довідників	Програміст Головний бухгалтер Розраховувач1 Розраховувач2 Розраховувач3 Бухгалтер мат. обліку1 Бухгалтер мат. обліку2 Бухгалтер обліку ОС и НМА Бухгалтер обліку ОС Бухгалтер обліку реалізації Бухгалтер виробн. обліку	50 50 50 50 50 50 50 50 50 50 50	А А А А А А А А А А А
Вивчення документів і журналів	Програміст Головний бухгалтер Розраховувач1 Розраховувач2 Розраховувач3 Бухгалтер мат. обліку1 Бухгалтер мат. обліку2 Бухгалтер обліку ОС и НМА Бухгалтер обліку ОС Бухгалтер обліку реалізації Бухгалтер виробн. обліку	50 50 50 50 50 50 50 50 50 50 50	А А А А А А А А А А А
Формування тестової звітності	Адміністратор Програміст Головний бухгалтер	100 100 100	А А А
Акт введення в експлуатацію	Адміністратор Головний бухгалтер	50 50	А А

Варіант 2

Для раніше створеного проекту Ремонт квартири створити список ресурсів відповідно до параметрів, перерахованими в таблиці 2.4. Створити призначення ресурсів відповідно до табл. 2.5.Установіть різні профілі завантаження для ресурсу Підсобник.

Таблиця 2.4. Параметри

	Таблиця норм	Станд.ставка	Ставка понаднорм.	Затрати на викор.
"Неопласт"	T	A B			12000p
"Міцні двері"	T	A B	2000р./д
"Міськгаз"	T	A			25000р
Слюсар-водопровідник	T	A B	/1000р./д	150р./ч	20000р
штукатур	T	A	800р./д	100р./ч	-
подсобник	T	A	400р./д	50р./ч	-
плиточник	T	A	1500р./д	200р./ч	-
Тесляр	T	A	1500р./д	200р./ч	-
"Світлий стеля"	T	A	1000р./д	150р./ч	-
вікно	M	A	10000		-
двері	M	A	9000		-
двоконтурний котел	M	A	55000		-
опалювальна батарея	M	A	5000		-
Унітаз-компакт	M	A	15000		-
ванна	M	A	35000		-
раковина	M	A	25000		-
Змішувач з душем	M	A	10000		-
плитка	M	A	1000р./кв.м		-
панель	M	A	500р./шт		-
шпалери	M	A	1500р./рулон		-
навісну стелю	M	A	-		70000
паркет	M	A	1500р./кв.м		-
газова піч	M	A	-		25000
Витяжка	M	A	-		15000
мийка	M	A	-		10000
змішувач	M	A	-		12000
доставка	З

Таблиця 2.5. Призначення ресурсів

Задача	Ресурс	Одиниці (затрати)	Таблиця норм затрат
Замір вікон	"Неопласт"	100	A
Замовлення і оплата вікон	Вікно	3	A
установка вікон	"Неопласт"	100	A
обробка укосів	"Неопласт"	100	B
Замір дверей	"Міцні двері"	100	A
Замовлення і оплата дверей	Двері	6	A
установка дверей	"Міцні двері"	100	B
Замовлення і оплата опалювальних приладів	Двоконтурний котел Опалювальна батарея	1 3	A A
Установка опалювальних приладів	Слюсар-водопровідник Підсобник	100 100	A A
Стіни в спальні	Штукатур	100	A
Стіни у вітальні	Штукатур	100	A
Стіни в кухні	Штукатур	100	A
Стіни в передпокої	Штукатур	100	A
Зняття штукатурки в санвузлі	Підсобник	100	A
Оздоблення стін санвузла	Плиточник Плитка	100 10	A A
Обробка стелі санвузла	Плиточник Панель	100 5	A A
Обробка підлоги санвузла	Плиточник Плитка	100 5	A A
Установка сантехнічного обладнання	Слюсар-водопровідник Унітаз-компакт	100 1	B A
Зняття штукатурки у ванній	Підсобник	100	A
Оздоблення стін ванної	Плиточник Плитка	100 10	A A
Оздоблення стелі ванної	Плиточник Панель	100 6	A A
Оздоблення підлоги ванної	Плиточник Плитка	100 6	A A
установка сантехніки	Слюсар-водопровідник Ванна Раковина Змішувач с душем	100 1 1 1	B A A A
Оздоблення стін у спальні	Штукатур Шпалери	100 8	A A
Оздоблення стін у вітальні	Штукатур Шпалери	100 8	A A
Оздоблення стін у кухні	Штукатур Плиточник Плитка Панель	100  100 5 10	A A A A
Оздоблення стін у передпокої	Штукатур Плиточник Панель	100  100 15	A A A
Замір	«Світла стеля»	100	A
Замовлення і оплата стель	Натяжна стеля	1	A
Навісну стелю в спальні	«Світла стеля»	100	A
Навісну стелю у вітальні	«Світла стеля»	100	A
Панельний стеля в кухні	Плиточник Панель	100 6	A A
Навісну стелю в передпокої	«Світла стеля»	100	A
Замовлення і оплата кухонного обладнання	Газова піч Витяжка Мийка Змішувач	1 1 1 1	A A A A
Заміна кухонного обладнання	Слюсар-водопровідник	100	B
Оздоблення підлог в спальні	Плотник Паркет	100 20	A A
Оздоблення підлог у вітальні	Плотник Паркет	100 20	A A
Оздоблення підлог на кухні	Плотник Паркет	100 10	A A
Оздоблення підлог в передпокої	Плотник Паркет	100 15	A A
