ЛАБОРАТОРНА РОБОТА №1
КОНСТРУКТИВНІ ТА
ГЕОМЕТРИЧНІ ПАРАМЕТРИ
РІЗЦІВ
1. ВСТУП
Металорізальні інструменти належать до найважливіших знарядь
виробництва. Їх використовують під час обробки різанням на металорізальних верстатах. За таких умовах частина металу з заготовки зрізається у вигляді стружки аж до отримання необхідної поверхні деталі.
До
найпростіших і найпоширеніших
металорізальних інструментів
в сучасній металообробній промисловості належать різці. Їх застосовують на токарних, револьверних, строгальних та інших
верстатах.
2. МЕТА
РОБОТИ
Метою роботи є вивчення конструктивних
та геометричних параметрів різців, їх вимірювання за допомогою універсальних кутових приладів.
3. ПОРЯДОК І МЕТОДИКА ВИКОНАННЯ РОБОТИ
3.1. Для виконання роботи необхідно
попередньо ознайомитись з основними елементами та геометричними параметрами
різців, вивчити прилади, які використовують для вимірювання конструктивних і
геометричних параметрів різців.
3.2.
Ознайомитися з основними
типами різців за наявними в
лабораторії експонатами та
такою класифікацією:
а) за використанням
їх на устаткуванні – токарні (рис. 1), строгальні, довбальні;
б) за видом виконувальних робіт – прохідні,
прохідні упорні, підрізні, розточувальні, відрізні різці;
в) за формою головки і її
положенням відносно держака – прямі, відігнуті, зігнуті, відтягнуті різці;
д) за формую попередньої
поверхні (таб. 1);
е) за способом закріплення ріжучої
частини – збірні з механічним кріпленням ріжучих частинок (рис. 2, а, б, в), з привареною чи
припаяною ріжучою частиною (рис. 1, б);
є) за матеріалом ріжучої частини – з пластинками із швидкорізальної
сталі, твердих сплавів, мінералокераміки (рис. 3);
ж) за перерізом держака – квадратні, прямокутні, круглі, напівкруглі;
з) за характером встановлення
відносно оброблювальної деталі – радіальні, тангенсійні;
і) за конструктивним
виконанням (для фасонних різців) – круглі та призматичні.
3.3. Виконати робочі креслення інструментів, зазначених викладачем.
Креслення повинні мати достатню кількість

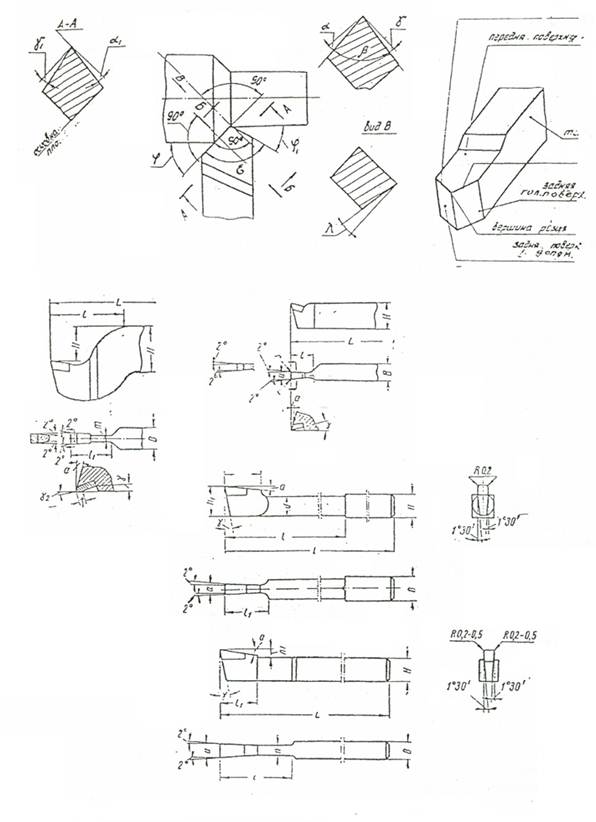

проекцій та розрізів, на яких необхідно вказати геометричні параметри:
а) передній кут γ;
б) головний задній кут α;
в) кут різання δ;
г) кут загострення β;
д) головний кут у плані φ;
е) допоміжний кут у плані φ1;
є) кут біля вершини різця ε;
ж) кут нахилу головного різального
леза λ.
Конструктивні параметри:
а) розміри
перерізу держака – В х Н, D;
б)
довжину різця – L.

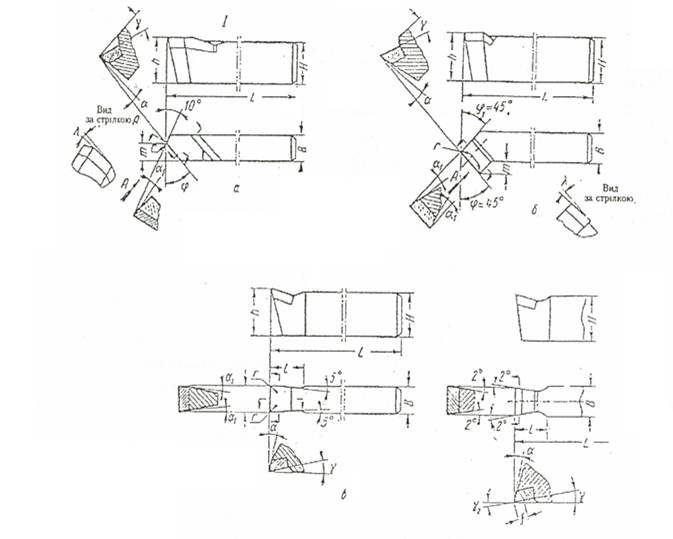

Рис.
1 – Найпоширеніші види різців:
а – токарні, б – стругальні;
в – довбальні
Геометричні та конструктивні параметри вказати
на кресленні літерами.
Числове значення розмірів і кутів необхідно звести у таблицю.
Для вимірювання геометричних і
конструктивних параметрів інструментів використовуються наступні прилади та інструменти:
а) для
вимірювання перерізу тіла різця і його довжини - штангенциркуль;
б) для вимірювання геометричних
параметрів різальної частини універсальний і настільний кутомір (рис.4).
Рис. 2 – Різці оснащенні твердими сплавами
Таблиця 1
Форма передньої поверхні
№ п/п |
Форма
передньої поверхні |
Ескіз |
Застосування |
1 |
Плоска з
додатнім переднім кутом |
|
Різці для обробки сірого чавуну, бронзи та інших крихких матеріалів |
2 |
Плоска з від’ємною фаскою |
|
Різці із стружколамамн
для обробки сталей та сталевих виливків із σв<800 МПа з дробленням та завиванням
стружки |
3 |
Плоска з від’ємною фаскою та |
|
Обробка сталі та |
4 |
Криволінійна з від’ємною фаскою |
|
Різці для обробки сталей з границею міцності σв = 800 МПа за необхідного завивання стружки |
5 |
Плоска з від’ємним переднім кугом |
|
Різці для обробки чавуну з НВ = 300 і сталей з σв =800 МІІа. Для обробки чавунів з ударним навантаженням та нерівномірним припуском. |

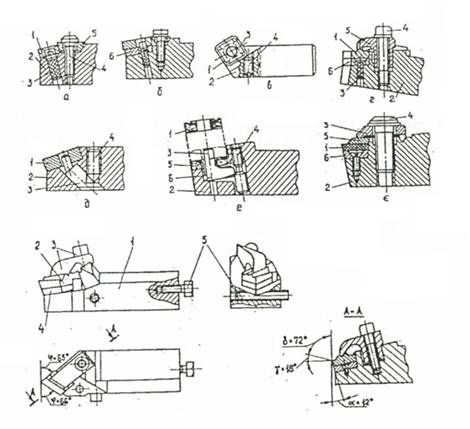

Рис. 3 – Різці з механічним закріпленням частин

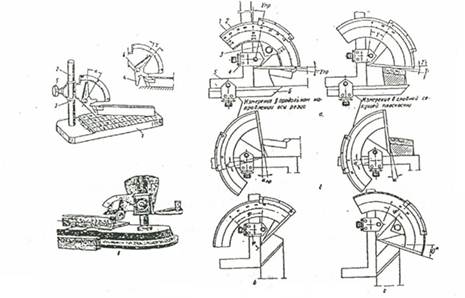

Рис. 4 – Схеми вимірювання кутів різця кутомірами
Конструкція універсального кутоміра
На виробництві, в
процесі заточування і
експлуатації, величини кутів
різця контролюють за допомогою кутових шаблонів і кутомірів різних конструкцій.
Розглянемо конструкцію універсального кутоміра і порядок виміру на ньому кутів
різця.
Універсальний кутомір (рис.5) призначений для контролю
величин наступних кутів різця:
1) переднього кута γ; 2) головного заднього кута α;
3) допоміжного заднього кута α1; 4) головного кута в плані φ; 5)
допоміжного кута в плані φ1; 6) кута нахилу головної різальної
крайки λ.
Кутомір складається
з основи 1 і стійки 2, по якій
переміщається пристрій, що складається з блоку 3, на якому закріплено
три шкали з вимірювальними лінійками 4, 5 і 6.
Цей пристрій переміщається на стійці
по шпоночному пазу. Воно може повертатися навколо стійки і фіксуватися в будь-якому положенні по висоті за
допомогою гайки 7. Вимірювальні
ножі шкал мають
гвинти, що дозволяють
фіксувати необхідне їхположення по
відношенню до вимірюваних поверхонь. Підстава кутоміра має направляючу планку
8, що служить для правильної установки різця в процесі вимірювання кутів φ
та φ1.

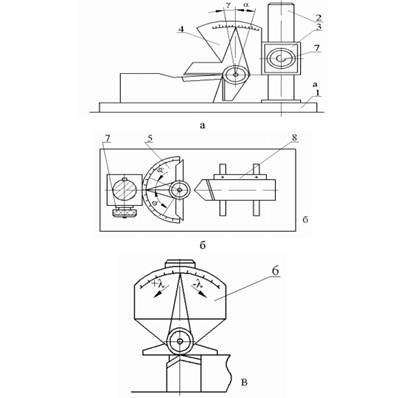

Рис. 5 –
Універсальний кутомір
