Практична робота №3



Тема: Розрахунок зазорів та натягів посадок гладких циліндричних з’єднань.



Мета: Навчитись виконувати розрахунок посадок гладких циліндричних з’єднань та виконувати побудову схем полів допусків посадок гладких циліндричних з’єднань.

Контроль засвоєння: Захист звітів в усній чи письмовій формі, або тестування.

Обладнання та оснащення робочого місця

1.       Технічні нормативно-правові акти (ТНПА);

2.       Додаткові матеріалі навчального призначення: плакати, зразки деталей тощо;

3.       Креслення деталей, вузлів, агрегатів та механізмів машин тощо.



Завдання, хід і порядок виконання роботи



1.     Для заданих трьох посадок (табл. 3.1) визначте систему (система отвору або система вала) та характер з’єднання (посадка з зазором, з натягом чи перехідна).

2.     Відповідно до ДСТУ ISO 286-2:2002, визначте числові значення граничних відхилень отвору та валу і розрахуйте їх розмірні параметри в з’єднанні, а саме: значення граничних розмірів, зазорів та натягів посадок та їх допусків.

3.     Запишіть отримані результати в таблицю, складену за формою таблиці 3.3.

4.     Зобразіть графічно (у довільному масштабі 1000:1, або 500:1) схеми розташування полів допусків валу та отвору для кожної посадки і зазначте на них граничні розміри, відхилення, зазори, натяги та допуски.

5.     Для будь якої з трьох заданих посадок виконайте креслення валу, втулки та їх з’єднання. Вкажіть номінальні розміри, граничні відхилення та допуски. Креслення виконати згідно з вимогами ЄСКД (див. рис. 3.4).



















Таблиця 3.1. Варіанти та завдання до виконання роботи

Завдання (остання цифра шифру)

Номінальний

розмір з’єднання і посадки, мм

Варіант (передостання цифра шифру)

Умовне позначення посадки

перша

друга

третя

1

20

1

H8/e8

M7/h6

H8/u8

2

50

2

N7/h6

H8/e8

H7/s6

3

80

3

P7/h6

K7/h7

H9/d9

4

110

4

S7/h6

H11/h11

Js7/h6

5

140

5

H7/g6

M8/h7

H8/x8

6

170

6

H7/n6

H11/d11

R7/h6

7

210

7

U8/n7

H7/k6

H7/h6

8

240

8

H7/r6

E9/h8

Js8/h7

9

270

9

F8/h6

H7/js6

H7/p6

0

300

0

K8/h7

H7/f7

H8/z8



Приклад виконання

Згідно вихідних даних (див. табл. 3.1) маємо наступні посадки: Æ; Æ; Æ.

1. За ГОСТ 25347-82, для кожного з’єднання виписуємо числові значення граничних відхилень отвору і валу.

1.1. Æ;

Æ.

1.2. Æ;

Æ.

1.3. Æ;

Æ.

2. Визначаємо, до якої системи відноситься з’єднання і його характер.

2.1. Æ – система основного отвору, посадка з зазором.

2.2. Æ – система основного валу, посадка перехідна.

2.3. Æ – система основного отвору, посадка з натягом.



3. Визначаємо значення допусків, граничних розмірів, граничних зазорів і натягів для валів і отворів.

3.1. Æ,

Отвір:

Номінальний розмір – 54 мм;

Вал:

Номінальний розмір – 54 мм;

З’єднання:

3.2. Æ,

Отвір:

Номінальний розмір – 54 мм;

Вал:

Номінальний розмір – 54 мм;

З’єднання:

3.3. Æ,

Отвір:

Номінальний розмір – 54 мм;

Вал:

Номінальний розмір – 54 мм;

З’єднання:

Задача 1

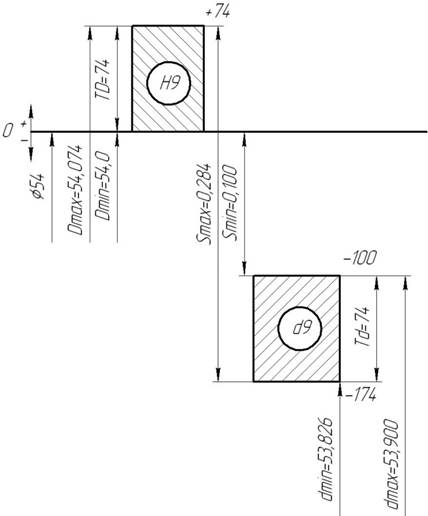

Рис. 3.1. Схема розташування полів допусків з’єднання Æ, (масштаб не зазначено)

Задача 1

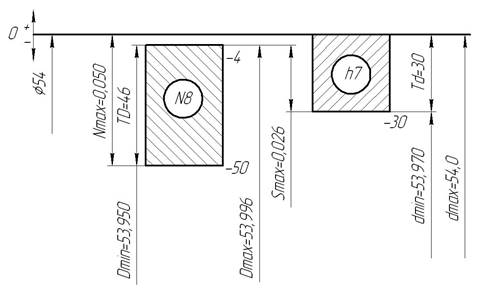

Рис. 3.2. Схема розташування полів допусків з’єднання Æ, (масштаб не зазначено)

Задача 1

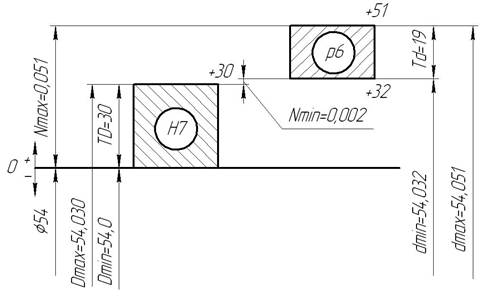

Рис. 3.3. Схема розташування полів допусків з’єднання Æ, (масштаб не зазначено)



Таблиця 3.3. Зведена таблиця розрахунків параметрів в з’єднанні

Посадка

Перша

Друга

Третя

Позначення посадки

Система

Отвору

Валу

Отвору

Тип посадки

З зазором

Перехідна

З натягом

Позначення отвору, вала

Отвір

Вал

Отвір

Вал

Отвір

Вал

H9

d9

N8

h7

H7

p6

Граничне

відхилення

Верхнє

+0,074

-0,100

-0,004

0

+0,030

+0,051

Нижнє

0

-0,174

-0,050

-0,030

0

+0,032

Граничний

розмір

Найбільш.

54,074

53,900

53,996

54,0

54,030

54,051

Найменш.

54,0

53,826

53,950

53,970

54,0

54,032

Допуск TD, Td

0,074

0,074

0,046

0,030

0,030

0,019

Smax

0,248

0,026

-

Smin

0,100

-

-

Nmax

-

0,050

0,051

Nmin

-

-

0,002

Допуск посадки

0,148

0,076

0,049

Чертеж 1.jpg

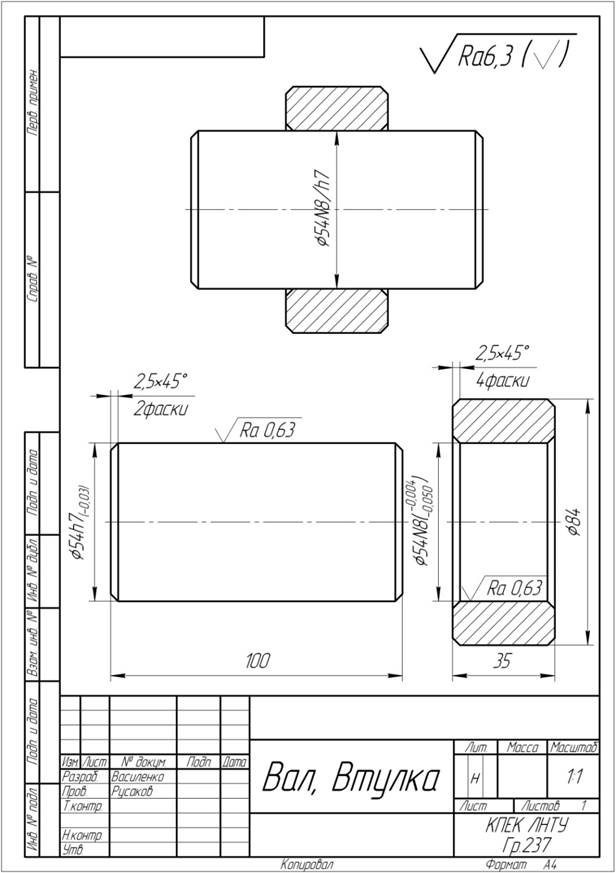

Рис. 3.5. Приклад оформлення креслення до практичної роботи
