10.4. Давачі прискорення



Значна частина відомих давачів прискорення (ДП) призначена для роботи в інфранизькочастотному діапазоні (від 0 до десятків Гц). Цей спектр частот характерний для коливальних процесів, які мають місце за умови випробувань будівельних споруд, суден, літаків, гідротурбін і т.п.

Розрізняють генераторні та параметричні ДП. Генераторні ДП мають обмежений знизу частотний діапазон вимірюваних прискорень, великі габарити та масу, невелику точність (). Параметричні ДП мають обмежений зверху частотний діапазон вимірюваних прискорень. До недоліків параметричних ДП також відносять необхідність ретельного екранування проводів, які підводяться до давача, і помітний вплив ємностей проводів на чутливість давача.

Важливим функціональним вузлом ДП є підвіс інерційної маси, який сильно впливає на порогову чутливість, швидкодію, частотні характеристики та поперечну чутливість. Найбільш поширений механічний підвіс.

Конструкція параметричного ДП наведена на рис. 10.10.

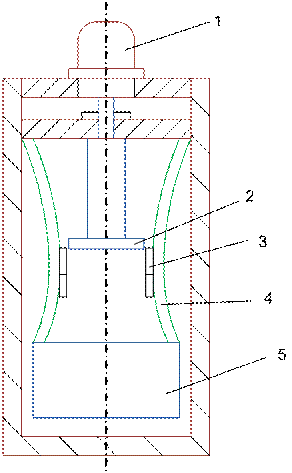

Рис. 10.10. Конструкція параметричного ДП



ДП складається з феромодуляційного чутливого елемента 2 з виводом на роз’єм 1. Роз’єм розташований між двох постійних магнітів 3, які прикріплені до мідних пластин 4. Під дією сил відбувається переміщення інерційної маси 5 і зміна напруженості магнітного поля в робочому об’ємі давача фіксується феромодуляційним чутливим елементом. У випадку дії бокових складових сил відбувається паралельний зсув пластин і напруженість поля в осердях ФЧЕ змінюється мало. Діапазон вимірюваних прискорень складає 0-80 м/с² діапазон частот – 0…500 Гц.

Конструкція феромодуляційного чутливого елемента наведена на рис. 10.11.

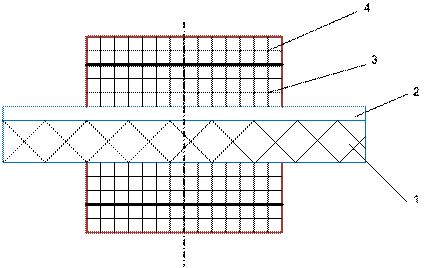

Рис. 10.11. Конструкція феромодуляційного чутливого елемента



Він складається з неметалевої основи 1, на яку накладається пластина з аморфного сплаву 2 типу 2НСР, 10НСР, 71НКСРА, яка відіграє роль осердя.

У ФЧЕ дві обмотки: обмотка збудження 3 і вихідна обмотка 4. Інформативним параметром вихідного сигналу ФЧЕ є амплітуда вихідного імпульсу , яка є функцією напруженості  вимірюваного поля в точках розташування ФЧЕ.

ФЧЕ має високий енергетичний рівень вихідного сигналу, малі розміри, високу частоту і температурну стабільність, високу чутливість, механічну стійкість і невелику вартість. Недоліком ФЧЕ є незадовільна відтворюваність параметрів і функцій перетворення.
