5.10. Електромагнітні реле та їх параметри



Електромагнітне реле – це електричний апарат, призначений для комутації малих струмів кіл керування у відповідності з електричним сигналом, який подається на його котушку. Вони використовуються в якості давачів струму і напруги, проміжних елементів для передачі команд з одного кола в інше та розмножування сигналів, давачів часу, вихідних елементів різних давачів координат електроприводу і технологічних параметрів робочих машин і механізмів.

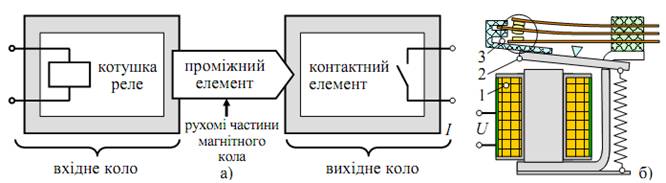

Рис. 5.18. Будова електромагнітних реле

а) – структурна схема; б) приклад



В цих реле (рис. 5.18, а) елементом керування є котушка реле 1, яка створює магнітний потік у магнітопроводі. Рухома частина 2 (проміжний елемент реле) при певному значенні напруги U, прикладеної до обмотки, починає рухатися і сприяє перемиканню контактів 3 (комутаційний елемент реле).

Основною статичною характеристикою електромагнітного реле є вихідна характеристика (рис. 5.18а).

Рис. 5.18а. Статична характеристика електромагнітного реле



Вона має релеподібний вигляд: вихідний параметр  зазнає стрибкоподібні зміни при  і  і має неоднозначність при .

Основними параметрами електромагнітного реле є: параметр спрацювання – мінімальне значення вхідного параметра , за яким реле спрацьовує; параметр відпускання – максимальне значення вхідного параметра , за яким реле повертається у вихідне положення; коефіцієнт повернення  характеризує відносну ширину петлі вихідної характеристики; коефіцієнт заносу при спрацюванні і відпусканні ;        . З метою забезпечення надійної роботи електромагнітного реле , .

До динамічних характеристик електромагнітного реле відносяться: час спрацювання  – час від моменту подачі на реле вхідного сигналу до повного замикання контактів:

,

де  – час зрушення реле при спрацюванні;  – час руху якоря при спрацюванні. Час відпускання реле – час від моменту зняття вхідного сигналу до повного повернення реле у вихідний стан:

.
