Лабораторна робота № 3



МОДЕЛЮВАННЯ ОСВІТЛЮВАЛЬНОЇ УСТАНОВКИ



1. Мета роботи: ознайомитися з принципами роботи автоматизованої спеціалізованої прикладної програми для світлотехнічного проектування DIALux.

Задача лабораторної роботи: проектування освітлювальної установки заданого приміщення.

2. Об'єкт дослідження: програма для світлотехнічного проектування DIALux.



4. Теоретичний мінімум по темі лабораторної роботи і довідкові дані

На сьогоднішній розвиток комп’ютерних технологій дозволяє використовувати спеціалізовані програмні пакети для  автоматизації та стандартизації розрахунків  освітлення. Це дає можливість правильно спроектувати та точно визначити необхідну кількість освітлювального обладнання та місця їх встановлення відповідно до норм і стандартів.

З одією з найбільш популярних програм  для таких цілей є програма  DIALux - професійний пакет для   проектування систем освітлення.

DIALux розповсюджується безкоштовно і є найпопулярнішим інструментом для світлотехнічних розрахунків,  розробником  пакету є  німецька фірма DIAL.

Програма Dialux виконує світлотехнічні розрахунки, враховуючи безліч факторів, які не враховуються при проектуванні освітленості по табличних методам. Це найбільш точний інструмент світлотехнічного проектування. Dialux дозволяє оцінити результат для різного виду діаграм розподілу освітленості і тривимірної візуалізації. У DIALux вбудований візуалізатор Pov-ray, що дозволяє отримати фотореалістичне тривимірне зображення розподілу освітленості. Є можливість імпорту планів та експорту результатів розрахунку в AutoCAD.

Dialux проводить розрахунок всіх необхідних світлових характеристик: яскравості, всіх видів освітленості, показників блискучості, КПО і ін. З його допомогою можна розрахувати денне світло і тіні при плануванні освітлення. Програма приймає до уваги географічне розташування будівлі, погодні умови і тіні від навколишніх будівель і інших об'єктів.

DIALux дозволяє змоделювати різні світлові сцени в приміщенні. Об'єднуючи світильники в одну або більше груп управління, можна змоделювати включення і виключення світла, різні рівні освітленості.



Рисунок 1 – Приклад  розміщення світильників в програмі  DIALux



Моделювання денного світла в DIALux

Можна розрахувати денне світло і тіні при плануванні освітлення. Програма приймає до уваги географічне розташування будівлі, погодні умови і тіні від навколишніх будівель і інших об'єктів. Dialux.

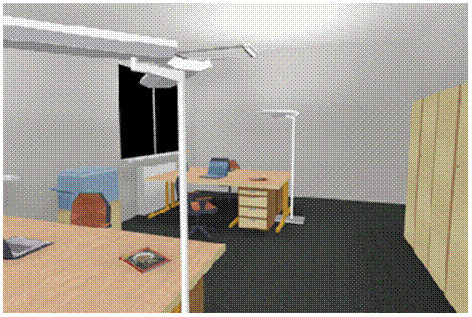

Рисунок 2 – Моделювання денного світла в програмі  DIALux



Тривимірна візуалізація та експорт в autoCAD

Програма Raytracer, дозволяє отримати фотореалістичне тривимірне зображення. Також можна працювати з двовимірними кресленнями у форматі. Dxf, імпортуючи файл, обробляючи його і експортуючи в CAD.

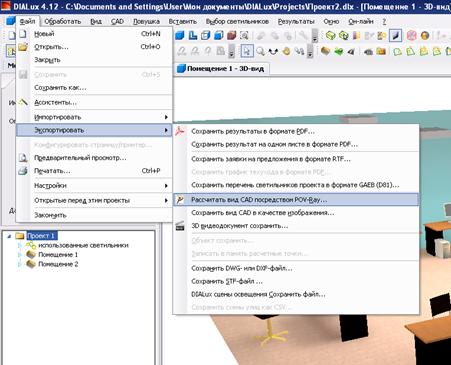

Рисунок 3 – Експорт файлів з  DIALux в CAD



Розрахунок вертикальної освітленості в DIALux

Похилі підлоги і стелі моделюються за допомогою різних спеціальних елементів. Це полегшує обчислення вертикальної освітленості, як полуціліндріческой, так і циліндричної. Таким чином, можна отримати розрахунок освітленості і яскравості світла на необхідної поверхні.



Рисунок 4 –  Розрахунок вертикальної освітленості в DIALux



Меблі і текстури в DIALux

До програми додається розширена бібліотека меблів і текстур. Просто вкажіть мишею і, не відпускаючи, перенесіть необхідну текстуру або предмет меблів в робочу область.

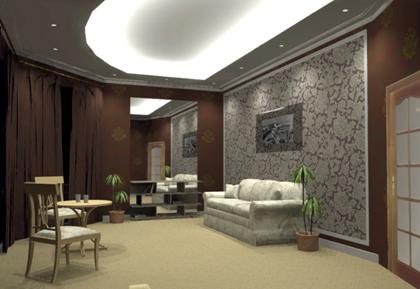

Рисунок 5 –  Приклади встановлених  в  DIALux  текстур та меблів



DIALux Light - більш просте планування. Спрощена версія програми для швидкої роботи з проектами.

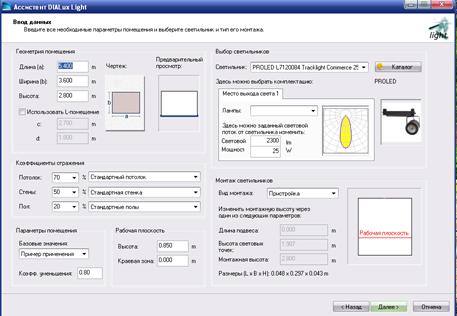

Рисунок 6 – Вікно програми DIALux Light



Таким чином, можна виділити  такі переваги  програми  DIALux:

Побудова тривимірних моделей приміщень дозволяє оцінити результат по різного виду діаграм розподілу освітленості і тривимірної візуалізації.

У DIALux вбудований візуалізатор Pov-ray, що дозволяє отримати фотореалістичне тривимірне зображення розподілу освітленості.

Є можливість імпорту планів та експорту результатів розрахунку в AutoCAD

Dialux проводить розрахунок всіх необхідних світлових характеристик: яскравості, всіх видів освітленості, показників блискучості, КПО  тощо.

DIALux дозволяє змоделювати різні світлові сцени в приміщенні.

До програми додається розширена бібліотека меблів і текстур.

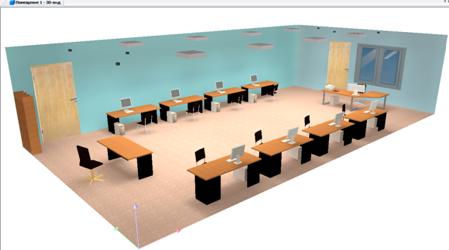

Рисунок 7 – Проект системи освітлення в аудиторії  №216



5. ПОРЯДОК ВИКОНАННЯ ЛАБОРАТОРНОЇ РОБОТИ

Отримати у викладача вихідні дані по проектуванню освітлювальної установки приміщення. З допомогою програми DIALux виконати усі необхідні розрахунки та оформити протокол лабораторної роботи.



6.ЗМІСТ ПРОТОКОЛУ ЛАБОРАТОРНОЇ РОБОТИ



Побудована тривимірна модель приміщення з розташуванням освітлювальної установки.

Побудоване тривимірне зображення розподілу освітленості.

Імпорт плану та експорт результатів розрахунку в AutoCAD.
