Лекція №7. Основи створення листових деталей

Об’єм лекції – 2 години



7.1. Особливості тонколистових деталей



Тонколистові деталі створюються в режимі Sheetmetal, або на рівні зборки. Вони також можуть бути конвертовані із звичайної твердотілої моделі різними способами. Тонколистові деталі можуть створюватися з використанням як спеціальних елементів, що використовуються при тонколистовому проектуванні, так і елементів і операцій загального призначення (округлення, фаски, вирізи і т. п.). Особливістю деталей, створених як тонколистових, є те, що в розгорненому вигляді вони є листами постійної товщини [4].

Панель інструментів Листові елементи містить командні кнопки для найзагальніших вимог до листових конструкцій. Додаткові функції і мало використовувані операції доступні через головне меню або Menu Manager.

Ви можете настроїти панель інструментів Листові елементи з набором інших команд Pro/ENGINEER і з власним налаштуванням виклику з клавіатури (Utilities > Customize Screen) шляхом перетягування мишкою бажаних кнопок на Панель. Можна включати/виключати Панель, використовуючи опцію вимикача з Toolbars.

Наступна таблиця наводить перелік командних кнопок.

Таблиця 7.1

Список інструментів модуля Sheetmetal

Кнопка	Функція	Шлях виклику з меню
	Преобразование	Insert > Conversion
	Плоская стенка	Insert > Sheetmetal Wall > Flat
	Фланцевая стенка	Insert > Sheetmetal Wall > Flange

Продовження таблиці 7.1.



	Неприкрепленная плоская стенка	Insert > Sheetmetal Wall > Unattached > Flat
	Неприкрепленная вытянутая стенка	Insert > Sheetmetal Wall > Unattached > Extrude
	Вращение стенки	Insert > Sheetmetal Wall > Unattached > Revolve
	Сопряжение стенки	Insert > Sheetmetal Wall > Unattached > Blend
	Смещение стенки	Insert > Sheetmetal Wall > Unattached > Offset
	SMT-вырез	Insert > Sheetmetal Cut
	Удлиненная стенка	Insert > Sheetmetal Wall > Extend
	Изгиб	Insert > Bend Operation > Bend
	Изгиб по кромке	Insert > Edge Bend
	Разгиб	Insert > Bend Operation > Unbend
	Повторный сгиб	Insert > Bend Operation > Bend Back
	Угловой подрез	Insert > Corner Relief
	Пробивка	Insert > Shape > Punch
	Вырубка	Insert > Shape > Notch
	Разрыв	Insert > Shape > Rip
	Объединение стенок	Insert > Merge Walls
	Формование	Insert > Shape > Form
	Выравнивание формы	Insert > Shape > Flatten Form
	Деформация области	Insert > Bend Operation > Deform Area
	Плоский шаблон	Insert > Bend Operation > Flat Pattern



7.2. Створення нової листової деталі



1.  Натисніть . Відкривається діалогове вікно Новий (New).

2.  У Тип (Type) натисніть Деталь (Part).

3.  У Підтип (Sub-type) натисніть Листова деталь (Sheetmetal).

4.  У графі Ім'я (Name) задайте ім'я моделі нової листової деталі.

За допомогою Sheetmetal можна проводити наступні операції:

- створювати тонколистові деталі, зокрема на рівні збірки;

- використовувати специфічні конструктивні елементи і операції, для проектування тонколистових деталей – стінки, згини, відгини, вирізи, просіки, пробивки, формування при проектуванні в зігнутому і розігнутому стані;

- створювати і настроювати таблиці гнучкі (залежності припуску на гнуття від товщини листа і матеріалу), а також задавати формули, що визначають ці залежності, в залежності від товщини листа;

- створювати розгортки (повні або часткові);

- генерувати асоціативну з моделлю таблицю послідовності гнуття;

- створювати креслення, що містять види деталі як в зігнутому стані, так і їх розгортки.



7.3. Підхід до проектування



Тонколистові деталі можуть бути створені проектуванням ізольованої деталі в режимі Sheetmetal або на рівні зборки із прив'язкою до геометрії сусідніх деталей. Як і у разі звичайної деталі, тонколистова деталь може бути оброзмірена щодо інших деталей, що входять в зборку. Не варто проектувати тонколистову деталь так, щоб всі розміри були пов'язані із сусідами.



7.4. Розгортка



Розгортка (Unbend) дозволяє розгортати зігнуті поверхні для того, щоб можна було додати плоскі фічери саме на плоску поверхню. Зворотна згортка (Bend Back) повернення розігнутого фічера до зігнутого стану.  Для того, щоб розігнути або знову зігнути геометрію, необхідно вибрати площину або грань, яка буде зафіксована. Замість того, щоб створювати плоску тонколистову деталь її подальшим гнуттям, набагато ефективніше використовувати інструменти Unbend і Bend Back. Ці функціональні особливості дозволяють створювати ескізні фічери протягом всього процесу конструювання деталі. Два вирізи, показані на малюнку, створені саме по даній методиці.

Команда Unbend розгортає стінки в плоский лист частково або всі стінки (рис. 7.1), при цьому не важливо, які засоби використовувалися при створенні розгортуваних стінок  – Wall, або додаткові згини (Bend).

Якщо вибрати для розгортання всі вигини, вийде повна розгортка деталі, якщо тільки деякі, то часткова. Необхідно вибрати зафіксовану грань деталі, яка лежатиме “на столі для гнуття”. Все розгинатиметься відносно неї, а вона залишиться на місці. Бажано раз і назавжди вибрати таку грань і указувати завжди її при розгортанні (Unbend) і зворотної згортки (Bend Back).





Рис. 7.1. Модель листової деталі і розгортка (із замітками згинів)



7.5. Виріз в листовому залізі



Виріз в листовому залізі – це специфічний інструмент, який видаляє матеріал перпендикулярно до зеленої сторони поверхні. Даний інструмент подібний вирізу в твердотілих деталях. Виріз використовується для видалення матеріалу з тонколистової деталі.

Рис. 7.2. Створення вирізів



7.6. Створення плоского представлення тонколистової моделі



Плоскі представлення (Flat states) розкочує всі зігнуті фічери. Плоскі представлення дозволяє швидко виконати розгортку для створення шаблону заготовки деталі, і швидкого її виготовити.



7.7. Створення базових стінок



Базовим конструктивним елементом повинні бути стінка або 3 допоміжних площини. Звичайно створюють три базові площини, а потім базову стінку, від якої починається проектування деталі. Є різні способи створення базової стінки. Конструктор вибирає найбільш зручний. Способи створення базових стінок в режимі Sheetmetal подібні створенню поверхонь в режимі Part.

·        Extrude – робиться ескіз контуру стінки, який видавлюється на певну глибину.

·        Revolve – робиться ескіз торця стінки, який повертається на певний кут щодо заданої осі. Таким чином, одержуємо тіло обертання.

·        Blend – створює стінку, витісненням по набору січень, певним чином розташованих в просторі один відносно одного.

·        Flat – робиться ескіз меж стінки.

·        Offset – створюється стінка на заданій відстані від існуючої поверхні або грані.

·        Advanced – створює стінку по методиці складного поверхневого моделювання (по утворюючих і направляючих, по U і V-лініям, і т. д.).

7.8. Створення ескізу

При створенні видавленої стінки, інженеру буває необхідно ставити розміри і по зовнішніх, і по внутрішніх радіусах згину. Звичайно в тонколистових деталях всі згини оброзмірені до внутрішнього радіусу. Щоб зробити це, необхідно додати товщину матеріалу в ескізнику, щоб проставляти розміри по обох сторонах тонкої стінки. Це робиться за допомогою опції Thicken (рис. 7.3).

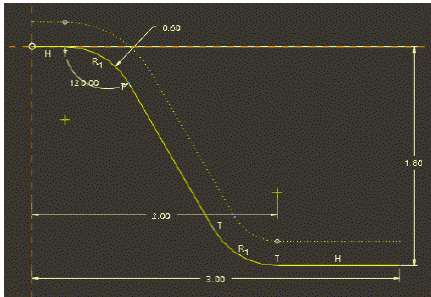

Рис. 7.3. Створення ескізу в листовому металі з використанням опції Thicken

Часто необхідно оброзмірити стінки по уявному січенню плоских елементів. Можна нанести розміри так само, додаючи в ескізі відповідні допоміжні лінії побудови і точку їх січення.
