1.     Малі архітектурні форми і споруди утилітарного характеру

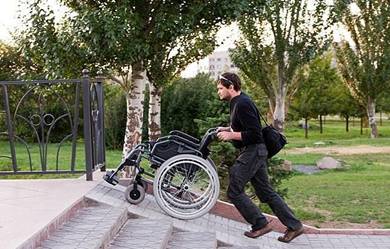

Пандуси та сходи. Пандуси та сходи - це споруди в садах і парках, які служать для зручності руху по похилій поверхні території. По обидва боки сходів або пандуса, як правило, передбачають поручні на висоті 600...900 мм круглого або прямокутного перерізу, зручного для обхвату рукою. Довжина поручнів повинна бути більше довжини пандуса або сходів з кожного боку в середньому на 300 мм.

Пандуси влаштовують при ухилах поверхні ділянки в межах 60...80 °. Вони поєднуються з невисокими бордюрами, укосами і підпірним  стінками, найчастіше мають односхилий і рідше двосхилий поперечний профіль. На пологому спуску-підйомі пандуса покриття повинне бути обов'язково шорстким і твердим. Цією якістю найкраще відповідає бетон. Пандуси розрізняються по ширині сходинок. Вони можуть мати широкі сходинки, дуже низькі щаблі й щаблі з похилою верхньою поверхнею. Пандус з похилою верхньою поверхнею щаблі називається італійським пандусом. На краю пандуса необхідно передбачити  огороджувальний  бортик висотою не менше 70 мм і поручні. Основою пандуса служить шар піску в 10...15 см, шар щебеню в 20 см (з ущільненням) і шар верхнього покриття з дрібного гравію або з плиток з шорсткою поверхнею. Пандус в 3…4 рази довше сходів при одній і тій же висоті закладення.

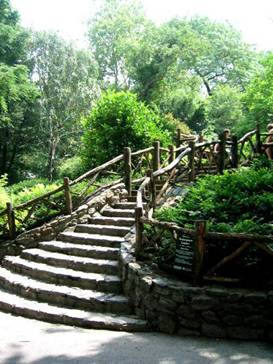

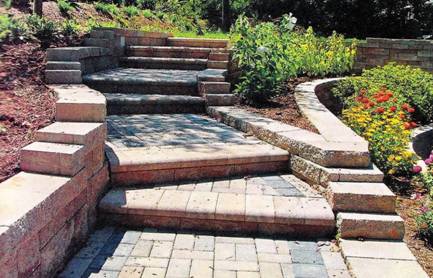

Відкриті садово-паркові сходи є спеціальним пристроєм для переходу з одного рівня рельєфу на інший. Садово-паркові сходи грають важливу, як чисто утилітарну, так і архітектурно-художню роль в парковому ландшафті. За своїм призначенням та оформлення сходи поділяються  на:

·        головні, або парадні, зіскульптурою, квітниками, водними пристроями, оригінальними світильниками та поручнями, що встановлюються на головних алеях і мають ширину від 10 м і більше;

·        другорядні, розташовані на бічних алеях і доріжках, шириною від 2,5 до 10 м, з простими бортами та поручнями, але оригінальні за своєю конструкцією та формою;

·        стежкові, або «сходинкові сходи», прокладені по пішохідних доріжках, шириною до 2,5 м, з кількома сходовими маршами або окремими кам'яними сходинками.

Ширина сходів призначається залежно від конкретних умов і естетичних міркувань проектувальника, але не повинна бути менше 75 см, тобто менше ширини «смуги руху» однієї людини.

Сходи в садах і парках можуть ,бути одно-, двох-і багатомаршеві. Кожен марш сходів включає 8…10 сходинок і закінчується майданчиком шириною не менше 1,5 м. Висота сходинки повинна бути не більше 120 мм, ширина  не менше 380 мм.

Кінці поручнів повинні бути заокругленими і гладкими. Застосування металу для поручнів не рекомендується.

Будівельним матеріалом для сходів в садах і парках можуть служити як природні матеріали, такі, як граніт, вапняк, піщаник, так і штучні - цегла-клінкер, бетон і дерево.

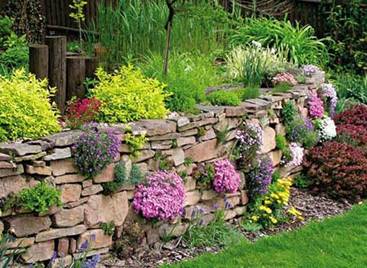

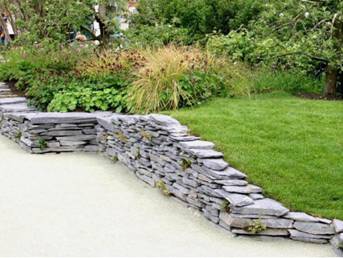

Підпірні стінки. Підпірні стінки - це споруди, які влаштовують на перепадах рельєфу, і призначені вони для сполучення однієї ділянки з іншою.

Підпірні стінки можуть чітко організувати простір, визначити кордон композиційних ділянок, завершити цікаву перспективу, посилити масштабне сприйняття і створити естетично закінчені ландшафтні композиції. Підпірні стінки в садах і парках рекомендується виконувати з місцевих будівельних матеріалів, з граніту, вапняку, піщаника. У ряді випадків використовують цеглу-клінкер, бетонні блоки з облицюванням плиткою під «дикий камінь». Рекомендована висота закладання підпірних стінок в садах і парках становить 0,3 .. 1,5 м і до 2,5 м (не більше).  Підпірні стінки включають такі конструктивні елементи: фундамент; «тіло» стінки; водовідведення.

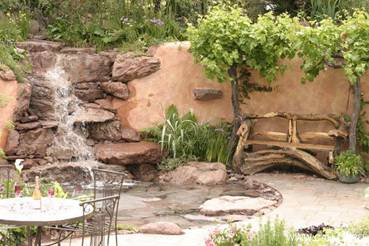

Підпірна стінка в поєднанні з квітковими рослинами є основою декоративного оформлення різкого перепаду між терасами, а іноді - основним фоном і огороджувальною спорудою окремих газонних ділянок та майданчиків. Можливе застосування вертикального озеленення.

У цьому випадку заздалегідь в стінку зашпаровується анкер для зміцнення трельяжа або інша опора, оскільки в'юнкі рослини погано тримаються на гладкій поверхні бетону. У тіло підпірної стінки можна вмонтувати конструкції сходів, лавок, пристінних та питних фонтанчиків та інші декоративні елементи. Високі підпірні стінки іноді заміняють кількома стінками меншої висоти для створення більш спокійного висотного переходу між терасами. На таких перехідних терасах влаштовують видові майданчики з газонами і квітниками.

Укоси. При терасуванні рельєфу в садах і парках застосовують не тільки підпірні стінки, а й укоси. Ґрунтові укоси формують шляхом ретельного планування по проектних позначках. При висоті укосу більше 6 м упоперек схилу можна влаштувати проміжну горизонтальну площадку шириною в 1,5 ... 2 м. Нижній укіс при цьому виконується більш пологим, ніж верхній. Слід враховувати величини кутів природних укосів залежно від видів ґрунтів. Так, максимальний кут природного укосу піску становить 27°; супіски - 30°; суглинку - 40°; глини - 60°. Відсипку основ укосів водойм, набережних водотоків, що підлягають зміцненню та озеленення, виробляють пошарово суглинистим або супіщаним ґрунтом. Ґрунти ретельно  пошарово ущільнюють і зволожують  водою,  15  л  на  1   м.

Основу укосу відсипають ґрунтом східчасто для кращого утримання шару рослинного грунту.  Шар рослинної землі ретельно планують за проектними відмітками укосу, його верхньої і нижньої бровок. Укоси зміцнюються різними матеріалами від розмиву верхнього шару грунту і руйнування. Використовуються такі прийоми, як одерновка, або укладання пластин дерну по полотну укосу природним каменем, габіоновою кладкою або спеціальними гратами, нетканими синтетичними матеріалами, покриттям типу соти. Вибір матеріалів залежить від місця розташування укосу, крутизни схилу, рівня механічних навантажень.

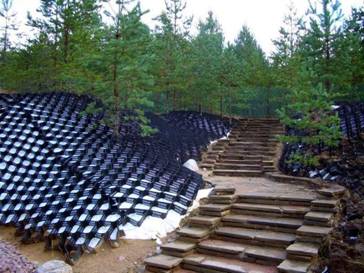

За верхніми брівками високих укосів і терас передбачають низькі металеві грати або огорожі, висотою 0,45...0,60 м. В даний час на ринку з'явилися так звані "газонні решітки", виготовлені з поліетилену високого тиску і відходів пластмаси великої міцності. Такі решітки мають структуру "бджолиних сот" і виробляються двох кольорів: чорного і зеленого. Розмір модуля 60,3х38,4x5,1 см. В даний час в Європі і в країнах СНД широке застосування при зміцненні укосів знайшли габіонові конструкції, зроблені з сітки подвійного кручення. Така сітка накладається на сплановане за відмітками полотно укосу, засипається родючим ґрунтом. Потім висівають насіння трав. Укіс швидко заростає травами.

Трельяж.  Трельяжі - це  пристрої, що представляють собою опору, виконану з дерева або металу, у вигляді решітки, за якою влаштовується вертикальне озеленення. Решітка може бути вільно стоячою або пристінною, з простим малюнком, оскільки з ростом і розвитком рослин вона закривається повністю. Трельяж служить для створення тихих куточків відпочинку, огорожі господарських майданчиків і вузлів технічних служб, прикриття маловиразних паркових ділянок та сантехнічних вузлів. Трельяж встановлюють на опорах, виконаних з металу або дерева. Опори встановлюються в заздалегідь виконані фундаментні стакани розміром 400x400 мм і на глибині 150...200 мм від поверхні газону або доріжки.

Трельяжні щити - це спеціальні пристрої, що є похилими спорудами різних форм. Щити бувають арочні, Г-подібні, прямокутні, віялові. Виготовляються в основному з дерева.

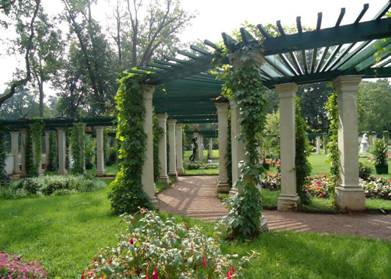

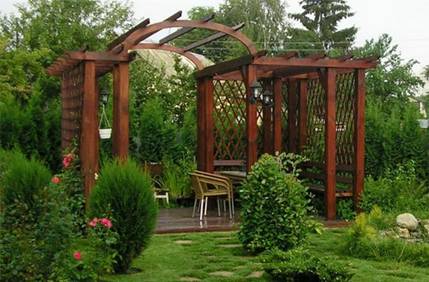

Пергола - садово-парковий пристрій, що представляє собою споруду у вигляді арки, навісу, галереї. Пергола перекриває частину майданчика, де розміщуються місця відпочинку, а також садову прогулянкову доріжку. Пергола представляє собою ажурну конструкцію з ряду поставлених один за одним арок, грат, рам або парних стовпів, перев'язаних зверху дерев'яними латами. Несучими опорами служать стовпи з металу, дерева, бетону, цегли та каменю.

У плані на кресленні перголи за формою можуть бути круглими, криволінійними, ламаної, звивистої і плавною форм. Найбільш поширені конструкції пергол таких видів:

·                   перголи, виконані з дерева, зі стовпами-опорами і латами;

·                   перголи з металевим каркасом стін-опор і верхніми дерев'яними латами.

·                   Висота коливається в межах від 2,3 до 3,5 м, ширина - від 2 до 1,5 м; глибина ніші - до 1м.

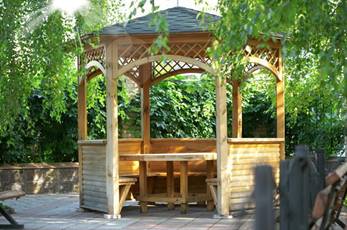

Альтанки - легкі садово-паркові споруди для тихого відпочинку відвідувачів. Альтанки бувають різних форм. Найбільш поширена альтанка - це споруда у вигляді кола з чотирма або шістьма колонами і куполоподібної покрівлею. У великих парках альтанки будують з бетону, цегли, металу, дерева, каменю на міцній  фундаментної основі зі складною куполоподібної дахом, часто покритої покрівельним залізом. В даний час виготовляються альтанки з 8-кутним купольним дахом, альтанки овальної форми, засклені альтанки. Площі основи альтанок - від 2,7 і до 20 м2. Висота - від 3,2 до 4,2 м.
