Практичне заняття
10
Зрівноваження
механізму голки швейних машин
Вихідні дані для розрахунку
|
Варіант |
Параметри
механізму голки згідно рисунку |
||||||||
|
|
|
|
|
|
|
мм |
мм |
|
|
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
12,0 12,5 13,0 13,5 14,0 14,5 15,0 15,5 16,0 16,5 16,0 15,5 15,0 14,5 14,0 13,5 13,0 12,5 12,0 12,0 |
6,5 6,8 7,0 7,3 7,6 8,0 8,3 8,5 8,8 9,0 8,7 8,6 8,3 8,2 8,0 7,9 7,6 7,3 7,0 6,5 |
36 38 40 42 45 50 55 60 66 70 62 66 55 60 50 46 45 40 42 50 |
0,015 0,018 0,020 0,022 0,025 0,022 0,023 0,028 0,026 0,030 0,025 0,032 0,020 0,018 0,017 0,016 0,015 0,014 0,013 0,013 |
0,015 0,018 0,020 0,022 0,025 0,022 0,023 0,028 0,026 0,030 0,025 0,032 0,031 0,029 0,025 0,016 0,015 0,013 0,016 0,019 |
0,045 0,043 0,041 0,040 0,039 0,038 0,037 0,036 0,035 0,034 0,033 0,032 0,031 0,030 0,032 0,034 0,036 0,038 0,040 0,042 |
6,0 5,8 5,7 5,5 6,5 6,8 6,9 7,0 7,3 7,5 7,8 8,0 8,2 8,1 7,8 7,0 6,5 6,2 6,0 6,1 |
18 17 16 15 20 22 25 30 35 40 45 50 48 455 43 38 40 35 36 45 |
3500 3600 3700 3800 3900 4000 4100 4200 4300 440 4500 4600 4700 4800 4900 5000 4900 4800 4700 4600 |

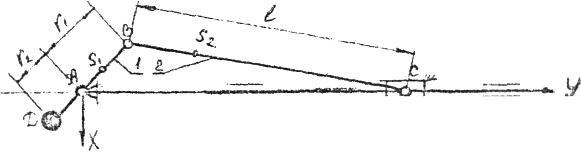

Рис. Механізм голки
Завдання
1. Представити масу
шатуна 2 двома еквівалентними масами
і
, розміщеними в точках
В і С, і визначити їх значення для заданого положення центру мас
шатуна.
2. Визначити необхідну масу противаги
, що врівноважує силу
інерції: маси і частково
врівноважуючу силу маси, що рухається поступально
. При цьому необхідно прийняти, що приведена жорсткість рукава
швейної головки однакова уздовж двох взаємно перпендикулярних осей
3. Скласти схему діючих на механізм сил, включаючи сили
інерції.
4. Скласти схему і рівняння рівноваги діючих на шатун і на
повзун сил івизначити реакції в кінематичних парах В і С.
5. Визначити проекції на осі системи координат сили
сумарного тиску механізму на станину (для механізму з противагою і без).
6. Визначити реакції в кінематичній парі А (для механізму з противагою і без).
Зміст звіту
1.
Назва теми заняття.
2.
Прізвище і шифр групи студента.
3.
Таблиця вихідних даних для конкретного
варіанту, схема механізму з вказуванням всіх параметрів.
4.
Схема діючих на механізм сил.
5.
Таблиці обчислених мас, прискорень, сил і
реакцій.
6.
Годографи тиску в кінематичній парі (для
механізмів з противагою і без).
7.
Графіки змін сили сумарного тиску механізму
на станину (для механізму з противагою і без).
