5.6. Підрахунок об’ємів ґрунту при вертикальному плануванні майданчика

Завдання: знайти об’єми ґрунту в елементах квадратів виїмки та насипу на будівельному майданчику при його вертикальному плануванні.

При спокійному рельєфі будмайданчика об’єми ґрунту насипу та виїмки підраховуються за формулою об’єму многогранної призми:

де h₁, ... h_n – робочі відмітки у вершинах елементарної ділянки, м;

S – площа елементарної ділянки, S = a², м²;

a – ребро квадрата, м;

n – кількість вершин елементарної ділянки, шт.

        Об’єм грунту у квадратах, розділених ЛНР, обчислюється за формулами:



де V_H,  V_B – відповідно об’єм насипу і виїмки, м³.

Для зручності, обчислення ведемо у табличній формі.

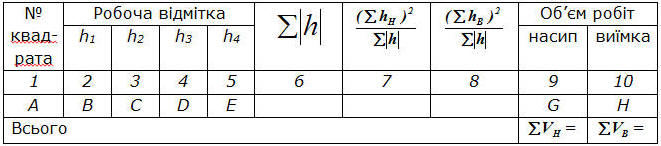

Таблиця:  Об’єми насипу і виїмки

 У колонках 9 та 10 обчислюємо суму  та . Визначаємо різницю між об’ємом насипу та виїмки:

        де  - більший із об’ємів  та ;

             - менший із об’ємів  та .

        При нульовому балансі  .

        При необхідно відкоректувати Н_с

        При більшому об’ємі насипу на величину:

        При більшому об’ємі виїмки на величину:

де К_Р – коефіцієнт розпушування ґрунту;

     К_у – коефіцієнт ущільнення ґрунту згідно завдання;

      S_H, S_B – відповідно площі насипу і виїмки, м².

Тоді
