ТЕМА: Випробування слюсарно-монтажного інструменту
з ізолювальними рукоятками
Мета роботи: Вивчити призначення слюсарно - монтажного інструменту з ізолювальними
рукоятками та безпеку праці з ним. Навчитись перевіряти придатність до
використання (проводити перевірку та випробування) слюсарно-монтажного
інструменту з ізолювальними рукоятками. Навчитись заповнювати. форми перевірки та випробування
вищевказаних захисних засобів.
ТЕОРЕТИЧНІ ВІДОМОСТІ
Призначення.
Слюсарно-монтажний інструмент (далі — СМІ) з ізолювальними рукоятками
застосовується як основний електрозахисний засіб від ураження електричним
струмом під час виконання робіт на струмовідних частинах електроустановок до
1000 В. що перебувають під напругою (без зняття напруги).
Рис. 1 – Універсальний
комплект СМІ
До інструменту з
ізолювальними рукоятками належать гайкові, ріжкові і розвідні ключі,
плоскогубці, пасатижі, бокові і торцеві кусачки, викрутки, монтерські нескладні ножі та інші інструменти, у
яких рукоятки разом з упорами покриваються вологостійким ізоляційним
матеріалом.
Дозволяється
застосовувати інструмент з ізолювальними рукоятками, виготовлений відповідно до
вимог Г'ОСТ 11516 (з одношаровою ізоляцією) і за публікацією МЕК 900 (1987) (з
двошаровою ізоляцією).
Комплект СМІ за
набором інструменту повинен відповідати вимогам технологічних інструкцій та
карт для робіт, що виконуються під напругою.
В
електроустановках до 1000 В під час виконання робіт під напругою
застосовуються:
- універсальний
комплект СМІ - для робіт в
електроустановках до 0,38 кВ (рис. 1);
- окремі
спеціальні комплекти СМІ для виконання робіт: на ПЛ 0.38 кВ; на кабельних
лініях 0,38 кВ; в РУ 0.38 кВ.
Вимоги до
конструкції. СМІ з ізолювальними рукоятками повинен виготовлятись з дотриманням
нижчезазначених технічних умов.
Ізолювальні
рукоятки інструменту повинні виготовлятись у вигляді діелектричних чохлів, що
надягаються на ручки інструменту, або незнімного одно чи двошарового
ізолювального покриття, нанесеного на рукоятки способом лиття під тиском,
занурюванням тощо.
Ізоляція
інструменту повинна бути вологостійкою, мастило-бензостійкою, некрихкою і
неслизькою. Форма і рифлення поверхні ізолювальних рукояток повинні
забезпечувати зручність в користуванні інструментом. З'єднання ізоляції з
інструментом повинно бути міцним, унеможливлювати їхнє взаємне поздовжнє
переміщування і провертання ізоляції та інструменту під час виконання робіт.
Ізоляція
інструменту повинна покривати всю рукоятку: її довжина до середини
обмежувального упора повинна бути не менше 100 мм до середини упора. Для
інструменту, що застосовується лише в колах вторинної комутації, допускається
довжина рукоятки, яка забезпечує зручність в користуванні.
Упор інструменту
повинен бути жорстким, — щоб запобігти зісковзуванню руки і торканню до металу інструменту, ідо перебуває під напругою. Він повинен бути
заввишки не менше 10 мм, завширшки — не менше 3 мм і не повинен мати гострих
країв і граней. Висота упора ручок викруток повинна бути не менше 5 мм. Товщина
першого шару, в тому числі у разі одношарової ізоляції, повинна бути не менше 1
мм. Максимальна товщина, у тому числі у разі двошарової ізоляції, повинна бути 2 мм.
Ізоляція стрижнів
викруток повинна закінчуватись на відстані не більше 10 мм від кінця леза
викрутки і не повинна мати упорів.
Кожен шар
двошарового ізолювального покриття інструменту повинен мати своє: забарвлення.
Технологій
нанесення ізолювального покриття на СМІ. Під час розробки та виготовлення СМІ з ізолювальними рукоятками особливу
увагу слід приділяти ізолювальному покриттю СМІ. Це покриття повинно мати
високу механічну міцність в області температур від мінус 25 до плюс 75 °С,
високу адгезійну міцність до металу, з якого виготовляється інструмент, щоб
уникнути відшарування ізоляції під дією навантаження.
Цим, а також іншим
вищезазначеним вимогам задовольняє пластизоль на основі полівінілхлориду.
Технологія
нанесення пластизольного покриття така: очищений та збезводнений зразок (ручка
СМІ). нагрітий до температури (150± 10) °С занурюють на 30 с у ванну з
пластизолем, що дозволяє при заданій в'язкості отримати на поверхні зразка
покриття завтовшки 0.1-0.3 мм. Така товщина покриття достатня для досягнення
адгезії подальших шарів пластизолю до металу.
Потім зразок зануренням покривають електроізоляційним пластизолем.
витримують протягом 300 с в сушильній шафі за температури 140-160 °С,
просушують і випробовують підвищеною напругою.
На зразок, що
витримав випробування, наносять, згідно з вищезазначеною технологією, другий ізолювальний
шар іншого кольору, ніж перший. Готовий інструмент остаточно випробовують і
маркують.
Перевірка
технічного стану. Перед кожним
застосуванням СМІ з ізолювальними рукоятками необхідно оглянути і переконатись
у тому, що ізолювальні рукоятки інструменту як на поверхні, так і по товщині
ізоляції не мають тріщин, сколів, набухань та інших дефектів, що погіршують
їхній зовнішній вигляд і знижують механічну та електричну міцність.
Інструмент, у
якого виявлено механічні пошкодження ізолювальних рукояток або з простроченим
терміном перевірки, повинен негайно вилучатись з експлуатації.
Випробування. Інструмент з ізолювальними рукоятками з одношаровою ізоляцією повинен
проходити періодичні, не рідше 1 разу на 12 міс. електричні експлуатаційні
випробування напругою 2 кВ протягом 60 с. Випробування інструменту можна
проводити на тій самій установці, на який випробовують діелектричні рукавички.
Під проведення
випробувань попередньо від очищений та жиру та бруду занурюють ізолювальною
частиною у посудину з водою так. щоб вода не доходила до краю ізоляції на 10 мм
Один вивід випробного трансформатора приєднують до металевої частини інструменту,
а другий, заземлений, — до посудини з водою (рис. 2.16).
Рисунок 2
- Принципова схема випробування ізоляції інструменту
1 –
регулятор напруги , 2 - випробувальний
трансформатор; 3 - інструмент, що
підлягає випробуванню; 4 - ванна з водою; 5 - електрод
Інструмент з
двошаровою ізоляцією в процесі експлуатації не випробовують, а лише оглядають,
оскільки двошарове покриття СМІ на основі полівінілхлориду суттєво підвищує час
цих інструмент безпеку
виконання робіт під напругою і дозволяє відмовитись від проведення в процесі
експлуатації періодичних випробувань інструменту підвищеною напругою.
Відбракування СМІ з двошаровою ізоляцією проводиться тільки у разі пошкодження
або стирання верхнього шару ізоляції, коли з-під нього стає видимим нижній шар
(тобто за змінюванням кольору ізолювального покриття).
Транспортування та
зберігання. Перевозити та зберігати СМІ з
ізолювальними рукоятками необхідно за умов, що унеможливлюють його зволоження
та забруднення. Тому такий інструмент повинен зберігатись в закритих складських
приміщеннях на полицях або стелажах: він не повинен торкатись опалювальних
приладів і повинен бути захищеним від сонячних променів, вологи, а також від
парів кислот, лугів та інших агресивних середовищ.
ХІД РОБОТИ
1. Провести
випробування ізолювальних оперативних штанг та штанг переносних заземлень
дотримуючись таких послідовних кроків перемикань та дій:
1.1Перевірити
вихідне положення елементів управління на блоці управління:
· мережевий шнур відключений від мережі;
· ручка регулятора напруги повинна бути в
крайньому лівому (проти годинникової стрілки) положенні;
· кнопка-ключ «ВКЛ» повинна бути
виключена.
Накласти переносне
заземлення на високовольтний вивід електронного
блоку БВИ-50. Підключити високовольтний дріт від корпусу ванни до
високовольтного виводу електронного блоку ЬВИ-50.
1.2 Приєднати
випробуваний засіб згідно схеми зображеної вище.
1.3
Зняти переносне заземлення з високовольтного
виводу блоку.
1.4 Вийти з
випробувального поля стенду, закрити двері.
Подати напругу
мережі на блок управління з розподільного щита. При цьому горітиме індикатор
«Перевантаження».
Встановити
перемикач ступенів високої напруги на сектор «3 кВ» блоку управління.
1.5 Повернути
кнопку-ключ «ВКЛ» на стійці управління за годинниковою стрілкою. На блоці
управління повинна зажевріти червона сигнальна лампочка усередині кнопки
«СТОП», на час утримання ключа в правому положенні працює звукова сигналізація.
Індикатор «Перевантаження» згасне.
1.6 Повертаючи
ручку регулятора напруги за годинниковою стрілкою. підняти напругу на об'єкті
випробування до необхідної величини. Контроль напруги проводити по показникам
приладу "кВ" на блоці управління (вся шкала 3 кВ). При пробої
відповідного об'єкта випробувань спалахує один з світлодіолів «ТОК УТЕЧКИ». На
ізоляційній штанзі вивід каналу №1 розташований ближче до розетки.
1.7 За
необхідності витримати час перебування об’єкта під напругою можна
скористуватися вмонтованим таймером. Для цього слід підняти високу напругу на
об'єкті і включити таймер. Включення таймера проводиться кнопкою «ВКЛ» сектора
«ТАЙМЕР», індикація включення - світлодіодом. розташованим поряд з кнопкою
«ВКЛ», перемикання часу витримки - тумблером «1 хв. - 5хв». Через заданий час
витримки протягом 1-2 сек. звучить сигнал, гасне світлодіод сектора «ТАЙМЕР».
У разі
спрацьовування захисту висока напруга буде відключена. Спалахує червона
лампочка «ПЕРЕГРУЗКА». При цьому світлодіод сектора «ТАЙМЕР» продовжує горіти.
1.8 Після
спрацьовування захисту або завершення випробування слід:
· повернути ручку регулятора напруги
проти годинникової стрілки до упору:
· натиснути кнопку "СТОП" на
блоці управління (червоний «грибок»);
· зняти напругу мережі із стенду.
2. Результати

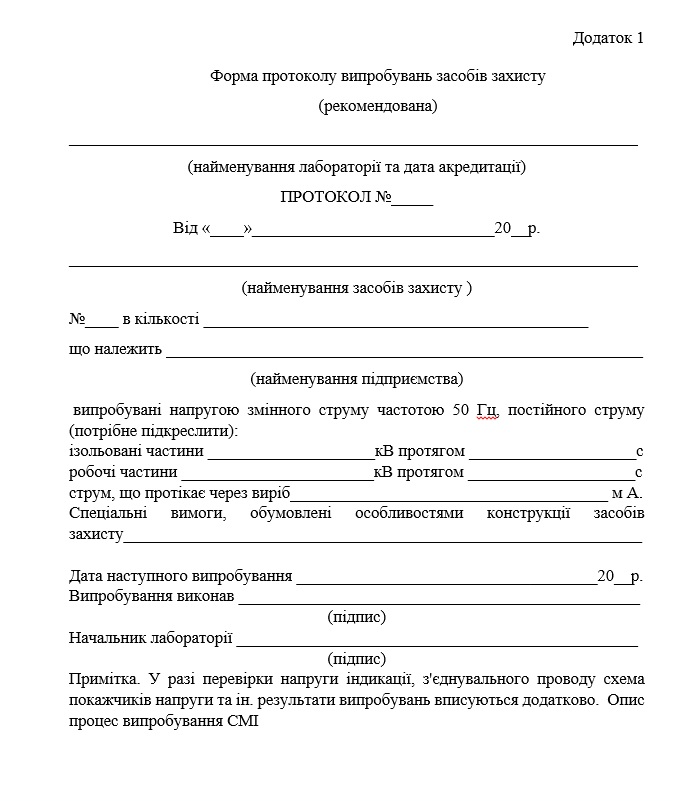

перевірки записати в таблицю вигляд якої показано в додатку 1.
КОНТРОЛЬНІ ЗАПИТАННЯ
1.
Для
виконання яких робіт в електроустановках застосовується СМІ з ізолювальними
рукоятками?
2.
Яким
вимогам безпеки праці повинна задовольняти конструкція цього інструменту?
3.
Описати
процес випробування СМІ.
