3.6.2. Маслонаповнені кабелі

Високовольтні кабелі на U = 110 кВ мають паперову ізоляцію, просочену рідким (малов’язким) мінеральним маслом, тому що в’язке просочення, у силу відзначених вище недоліків, виявляється неефективним. Застосування градирування ізоляції по товщині (використання паперових стрічок товщиною 0,08 і 0,12 мм) і малов’язким просоченням, що циркулює під надлишковим тиском по маслопровідному каналі, розташованому в центрі струмоведучої жили (рис. 3.31), дозволяє зменшити можливість виникнення в ізоляції газових включень.

Надпись:

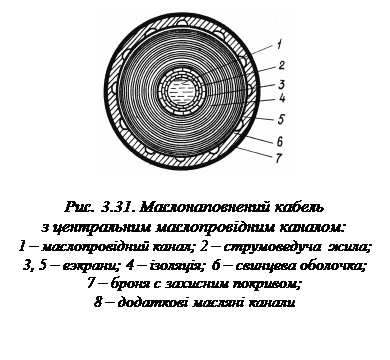

Рис. 3.31. Маслонаповнений кабель
з центральним маслопровідним каналом:
1 – маслопровідний канал; 2 – струмоведуча жила;
3, 5 – еэкрани; 4 – ізоляція; 6 – свинцева оболочка;
7 – броня с захисним покривом;
8 – додаткові масляні канали

Іонізаційні процеси в таких кабелях практично відсутні, що дозволяє підвищити їхню максимальну напруженість в ізоляції до 9...12 кВ/мм і стабільність електричних характеристик. Рідкий діелектрик, що циркулює по кабельній лінії й проникає з маслопровідних каналів у товщу ізоляції, не тільки просочує ізоляцію, але й поліпшує умови охолодження кабелю, що може бути використане для збільшення переданої потужності. Для більш ефективного заповнення ізоляції маслом використовують додаткові канали на внутрішній стороні свинцевої оболонки (кабелі високого тиску до 15 ат). При цьому для збільшення механічної міцності використовується друга (додаткова) свинцева оболонка. У маслонаповнених кабелях просочувальний зміст повинен мати низький tgδ, щоб уникнути небезпеки теплового пробою.
