3.5.2. Ізоляція трансформаторів напруги

Трансформатори напруги призначені для перетворення високої напруги мережі до величини, що дозволяє робити вимірювання звичайними вимірювальними приладами.

Трансформатори напруги можуть бути в сухому (повітряна, газова, лита ізоляція) і масляному виконанні.

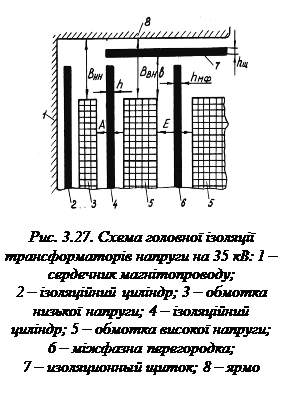

При напрузі вище 35 кВ використовуються каскадні схеми з'єднання по типу каскадних трансформаторів струму. У трансформаторах напруги на 6...35 кВ головною ізоляцією є масло в сполученні із циліндричними або плоскими бар'єрами (рис. 3.27). Для вирівнювання напруги уздовж обмотки в трансформаторах 6...10 кВ і вище, з метою зменшення міжвиткових напруг, застосовуються екрани з розрізних кілець. Для захисту від градієнтних перенапруг у трансформаторах напруги на 35 кВ по дві котушки з обох кінців обмотки виконують із посиленою ізоляцією. Обмотки високої напруги можуть виконуватися як шаровими, так і безперервними котушковими.
