Задачі для самостійного виконання

Змістовний модуль 2

До теми 4

Задача 1. Розв’язати задачу 4.2, при  Н і  м.

Задача 2. Визначити коефіцієнт повернення  броньованого електромагніту за його тяговою характеристикою  та характеристикою протидіючих сил  (рис. 1).

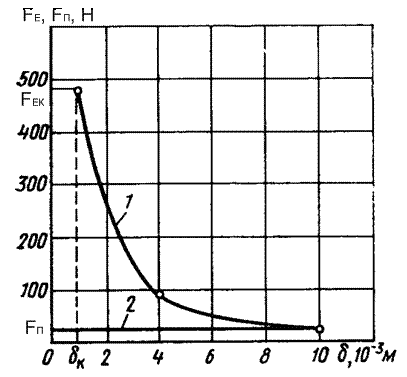

Рис. 1. Тягова (1) і протидіюча (2) характеристики броньованого електромагніту



Задача 3. Розв’язати задачу 2 для випадку, коли протидіюча характеристика є дотичною до тягової в точці .

Задача 4. Розв’язати задачу 4.3 за умови, що напруга живлення обмотки електромагніту U = 220 В.

Задача 5. За даними попередньої задачі побудувати векторну діаграму, враховуючи, що кут між векторами  та дорівнює .

Задача 6. Для електромагніту на рис. 4.4, використовуючи тягову та механічну характеристики, які подані на рис. 2, знайти коефіцієнт повернення.

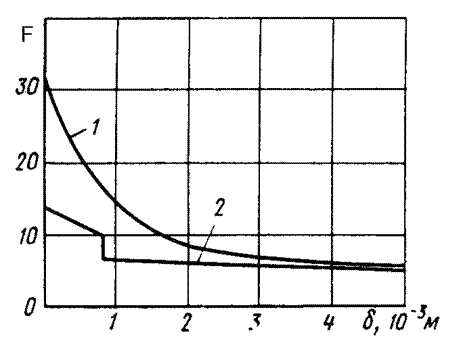

Рис. 2. Тягова (1) та механічна (2) характеристики електромагніту змінного струму



Задача 7. Розв’язати задачу 4.5. при напрузі = 200 В.

Задача 8. Знайти амплітудне значення пускового струму електромагніту на рис. 2, якщо діюче значення напруги живлення =108 В, опір обмотки  Ом, індуктивність  Гн, частота 50 Гц.



До теми 5



Задача 1. За даними задачі 5.1 визначити час нагрівання плавкої вставки до температури плавлення, час її переходу із твердого стану в рідкій та час гасіння дуги.

Задача 2. Визначити повний час роботи ПЗ з цинковою плавкою вставкою та наповнювачем, якщо площа перерізу плавкої вставки =0.4 , а струм короткого замикання =1500 А

Задача 3. Визначити номінальний струм плавкої вставки при важких умовах пуску електричного двигуна, якщо номінальний струм двигуна =78 А, а пусковий струм двигуна обмежується резистором величиною .

Задача 4. Визначити номінальний струм плавкої вставки, якщо ПЗ стоїть на лінії, яка живить три двигуна, номінальний струм кожного з них =63 А. Найбільшій пусковий струм  двигунів .

Задача 5. Розв‘язати задачу 5.3 за умови, що другій ПЗ має мідну плавку вставку.

Задача 6. Вибрати ПВ з електромагнітним та тепловим розчеплювачами для захисту від короткого замикання і перевантаження електричної лінії, яка живить асинхронний двигун типу МТК-51-8, деякі паспортні дані якого наступні: =22 кВт, =49 А, =5, =380 В. Час вимикання режиму короткого замикання не має перевищувати 0,04 с. Визначити також струм відсічки електромагнітного розчеплювача.

Задача 7. Вибрати струм відсічки ПВ, що захищає електричну лінію, яка живить чотири електричних двигуна. Номінальні струми та кратність пускового струму ті ж самі, що і в задачі 5.5. Номінальний струм четвертого двигуна =25 А, кратність пускового струму до номінального =4,5.

Задача 8. Вибрати реле керування для системи керування електроспоживачем, яка живиться від джерела змінного струму напругою 220 В і нею протікає струм 2,5 А. Струм спрацювання має бути не менш 6 А, а струм повернення – не менш 1,2 А. Механічна зносостійкість контактів реле має бути не менш 6,3 мільйонів циклів.
