5.4. Конструкції запобіжників загального призначення



Основними типами плавких запобіжників є запобіжники типу ПР-2 та ПН-2.

Плавкий запобіжник з гасінням дуги в замкненому об’ємі типу ПР-2 наведений на рис. 5.7.

Рис. 5.7. Плавкий запобіжник типу ПР-2



При вимкненні короткого замикання згорають звужені перерізи плавкої вставки 4 і виникає дуга. Під дією високої температури дуги фібровий патрон 5 виділяє газ, який охолоджує дугу. За рахунок зростання тиску піднімається вольт-амперна характеристика дуги, що сприяє її швидкому гасінню. Фібровий патрон закріплюється латунною обоймою 3, з торців якої установлюються латунні ковпачки 2 та замикаючі контакти 1.

Залежно від номінальної напруги плавка вставка має від 1 до 4 звужених ділянок, які створюють ефект струмообмеження.

Ці плавкі запобіжники працюють безшумно, практично без викиду полум’я та газів, що дозволяє монтувати сусідні полюси на невеликій відстані.

Плавкий запобіжник з дрібнозернистим наповнювачем типу ПН-2 наведений на рис. 5.8.

Плавка вставка виконується з мідної стрічки 1 товщиною 0,1…0,2мм. Ефект струмообмеження забезпечується тим, що плавка вставка має звужені перерізи 6. Для зменшення температури плавлення плавкої вставки на звуженні ділянки наносяться олов’яні кульки 3.

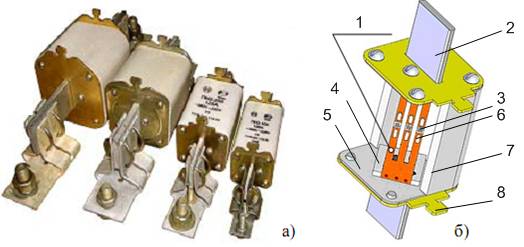

Рис. 5.8. Плавкий запобіжник типу ПН-2

а) зовнішній вигляд; б) будова



Корпус 7 плавкого запобіжника виконується із міцного фарфору або стеатиту. З торців корпус закріплений пластинами 8 через азбестові прокладки. Усередині також розташовані диски 4. Також, наявні виводи 2, які вставляються в контактні зажими.

Наповнювачем 3 є кварцовий пісок (, розміри частинок 0,2…0,4мм, вологість ).

При короткому замиканні плавка вставка згорає і створюється дуга, яка горить в каналі із піщинок. Вони мають високу теплопровідність і велику поверхню охолодження. Оскільки дуга горить у вузькій щілині то, починаючи зі струму 100 А, вона має зростаючу вольт-амперну характеристику. Градієнт напруги на дузі досягає 200…600 В/см, що дає змогу гасити дугу за декілька мілісекунд при малій довжині.

Плавкий запобіжник типу ПН-2 випускають на  до 600 А. Струм короткого замикання, який вимикає цей запобіжник, складає 50 кА.
