5.2. Силові контролери, командоконтролери та кнопки управління



Силовий контролер – це багатопозиційний електричний апарат з ручним або ножним приводом для безпосередньої комутації силових кіл двигунів постійного та змінного струму.

Найбільш розповсюджені кулачкові силові контролери (рис. 5.5).

На валу закріплені кулачкові шайби 3. Бокова поверхня шайб складається із ділянок з різними радіусами, по яким перекочується ролик 5. Вісь ролика закріплена на важелі 6 з приводною пружиною 7. Контактна система складається із контактів 1 та 2, які перекочуються. Положення контактів залежить від положення ролика 5. При замкнених контактах необхідна сила стиснення забезпечується пружиною 4. Завдяки набору кулачкових шайб 3 різного профілю, при повороті валу силового контролера забезпечується необхідна послідовність комутації окремих елементів керованого кола.

Рис. 5.5. Ескіз кулачкового силового контролера

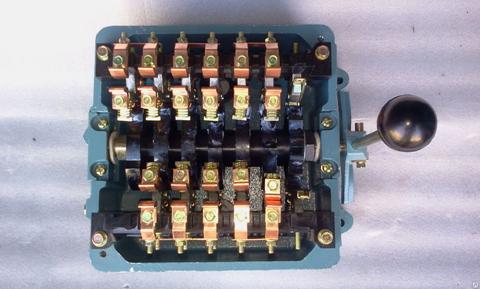

Кулачкові силові контролери серій ККТ-60А використовуються для керування асинхронними двигунами напругою до 380В, а КВ-100 для керування двигунів постійного струму напругою до 440В. Вони мають до 12 силових контактів на  до 63 А, а також малопотужні контакти для комутації кіл керування. Кількість позицій рукоятки – до 6 в кожен бік від середнього положення.

Командоконтролери – це апарати керування для комутації декількох малопотужних (струмове навантаження до 16 А) електричних кіл. Вони мають ручне керування від рукоятки або педалі на декілька положень.

Командоконтролери класифікуються за кількістю комутованих кіл, за видом приводу контактної системи, за кількістю робочих положень рукоятки, діаграми вмикання та вимикання контактів.

Промисловістю випускаються командоконтролери типу ККП 1000 та ККП 423 для комутації кіл постійного та змінного струму.

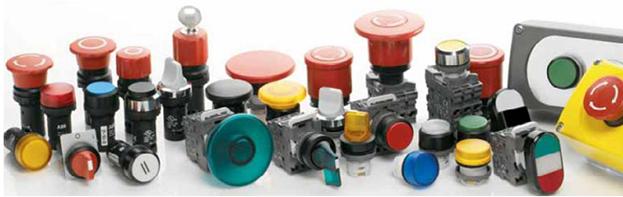

Кнопки управління призначені для подачі оператором керуючої дії на електричні кола. Вони розрізняються за величиною – нормальні і малогабаритні, за кількістю замикаючих і розмикаючих контактів. Дві, три або більше кнопок, змонтованих в одному корпусі, створюють кнопкову станцію. Особливістю кнопок управління є їх здатність повертатись у вихідне положення (самоповернення) після зняття дії. Промисловістю випускаються кнопки серій КУ120 і КЕ, які призначені для роботи в колах змінного струму напругою до 500 В і постійного струму до 4 А напругою до 220 В.
