3.3. Гасіння дуги змінного струму в колах активного характеру



Розглянемо коло, у якого . Нехай контакти електричного апарату розійшлись в точці а (рис. 3.4). Між ними загоряється дуга. Наприкінці півперіоду, через зменшення струму і дії дугогасного пристрою спостерігається зростання опору дуги та напруги на дузі, що веде до сповільнення термічної іонізації та сприяє деіонізації. Напруга, при якій дуга гасне, називається напругою гасіння . Різкий підйом цієї напруги веде до того, що струм в колі обривається до природного проходження через нуль.

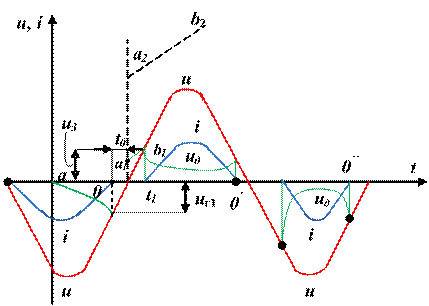

Рис. 3.4. Дуга змінного струму в колах активного характеру



Після гасіння дуги опір дуги різко зростає. Зростає і електрична міцність проміжку, тобто така напруга, при якій відбувається його електричний пробій. Після проходження напруги через нуль вона змінює знак і починає зростати. Електрична міцність проміжку починає зростати не з нуля, а зі значення в точці .

Нехай електрична міцність проміжку відновлюється за кривою . В момент  дуга загоряється знову, а напруга  називається напругою запалювання. В зв’язку з тим, що струм зростає, напруга на дузі зменшується, але після проходження струмом максимуму напруга на дузі знову починає зростати. В точці  дуга знову гасне і відбуваються аналогічні процеси. Остаточно дуга погасне в точці . Якщо електрична міцність проміжку зростає за , дуга згасне при першому ж проходженні струму через нуль.
