6.1.
Компенсація реактивної потужності
Розрядні лампи вмикаються в
електричну мережу за допомогою пуск-регулювальної апаратури (ПРА), що викликає
струм вищих гармонік у нульових робочих проводах трифазної лінії і знижує
коефіцієнт потужності (cosφ). Це необхідно враховувати при розрахунку мережі.
ПРА розділяють на
компенсовані й некомпенсовані по cosφ. Для підвищення cosφ до
0,9 – 0,95, як правило, використовують статичні конденсатори.
Компенсація cosφ може бути індивідуальною і груповою. При індивідуальній компенсації
конденсатори встановлюють у кожному світильнику, при груповій – приєднують до
початку кожної групової лінії.
Індивідуальна компенсація
виконується, як правило, заводами – виготовниками світильників. Багатолампові
світильники з люмінесцентними лампами мають ПРА, що забезпечують cosφ
не нижче 0,92; однолампові світильники за умови застосування однакової
кількості світильників з випереджаючими і відстаючими гілками – не нижче 0,85.
Більшість світильників
зовнішнього освітлення з РЛВТ має ПРА з конденсаторами, що забезпечують cosφ не нижче 0,85, тому вживати додаткових заходів з підвищення
коефіцієнта потужності також не вимагається.
Освітлювальні прилади
внутрішнього освітлення з РЛВТ випускають з ПРА, що створюють при живленні
світильників напругою 220 В cosφ, що дорівнює в
середньому 0,5, при 380 В – 0,35.
При великій потужності
освітлювальної установки з некомпенсованими ПРА джерел світла повинна
передбачатися групова компенсація реактивної потужності. Для цього в установках
з РЛ використовують трифазні конденсатори на напругу
380 В.
Реактивна потужність
конденсаторів Q (у кіловольт-амперах
реактивних кВАр), необхідна для підвищення cosφ1 до значення соsφ2, визначається за
формулою
Q = P ( tgφ2 – tgφ1 ), (6.37)
де P – реактивна потужність (номінальна потужність РЛ з урахуванням втрат в
ПРА), кВт.

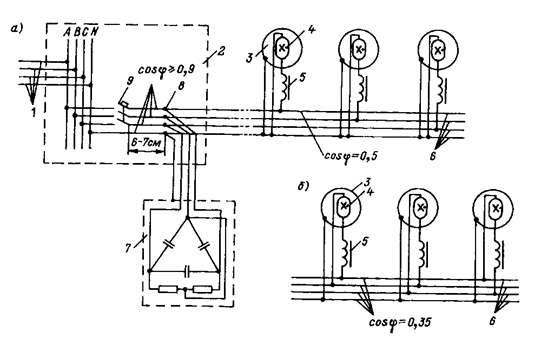

Рисунок 6.7 – Схема приєднання конденсаторної
установки до групової лінії: а) – 220 В; б) – 380 В
Підраховано, що для
підвищення cosφ з 0,5 або 0,35 до 0,9
на кожний кіловат потужності ламп необхідна потужність трифазного конденсатора відповідно 1,2 і 2,2 кВАр.
