5.1.1. Загальні вказівки й рекомендації



Системи і способи управління освітленням. Для управління внутрішнім і зовнішнім освітленням  можуть використовуватися апарати управління, встановлені в розподільних пристроях підстанцій, розподільних пунктах живлення, вводних розподільних пристроях,  групових щитках [20,21,25].

При живленні від однієї лінії чотирьох і більше групових щитків з кількістю груп шість і більше на введенні в кожний щиток рекомендується встановлювати пристрій управління (автоматичний вимикач).

У мережах із заземленою нейтраллю апарати управління встановлюють у всіх фазних дротах. У вибухонебезпечних зонах класу В-1 у двопроводних однофазних групових лініях передбачається одночасне відключення фазного і нульового проводів.

У три- або двопроводних однофазних лініях мереж із заземленою нейтраллю можуть використовуватися однополюсні вимикачі, які повинні встановлюватися в ланцюзі фазного проводу, або двополюсні, при цьому повинна виключатися можливість відключення одного нульового робочого провідника без відключення фазного.

У мережах з ізольованою нейтраллю і без нейтралі  і в мережах постійного струму апарати управління встановлюють у всіх незаземлених проводах лінії і забезпечують їх одночасне відключення.

У три- і двопроводних групових лініях мереж з ізольованою нейтраллю або без нейтралі  при напрузі вище 50 В  повинні встановлюватися двополюсні вимикачі.

У мережах малої напруги (до 42 В) апарати управління встановлюють: у трифазних лініях – в усіх проводах, в однофазних – в одному незаземленому проводі.

Управління загальним внутрішнім освітленням. Для невеликих приміщень вимикачі встановлюють біля входу, як правило, з боку дверної ручки, для рідко відвідуваних приміщень (комори, венткамери і т. п.) – зовні приміщень, у решті випадків – у приміщеннях. Управління окремими ділянками приміщень з різною природною освітленістю повинне бути роздільним. Вимикачі світильників, розміщених у приміщеннях з несприятливими умовами середовища, рекомендується виносити в суміжні приміщення з кращими умовами середовища. Вимикачі світильників душових і роздягалень при них, гарячих цехів харчоблоків і їдалень повинні встановлюватися за межами цих приміщень.

У приміщеннях з бічним природним освітленням рекомендується  передбачати увімкнення освітлювальних приладів рядами, паралельними вікнам.

У протяжних приміщеннях з декількома входами, відвідуваних тільки спеціальним персоналом, необхідно передбачати управління освітленням від кожного входу  або частини входів.

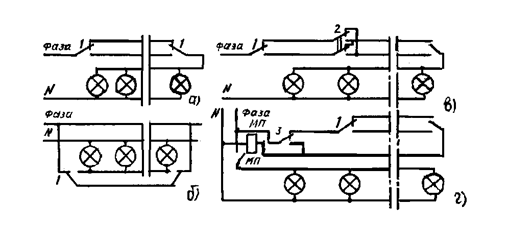

Рисунок 5.1 – Схеми управління освітленням з декількох місць: а) з двох місць; б) з двох місць із транзитною фазою; в) з трьох місць (при збільшенні числа перемикачів з будь-якого числа місць); г) за допомогою магнітного пускача (для управління ним застосовують схеми а,б,в)



Місцеве управління освітленням великих приміщень, як правило, проводиться з групових щитків автоматами групових ліній. Апарати управління освітленням і щитки, з яких проводиться управління освітленням, розміщують у місцях, доступних і  зручних для обслуговування.

Вимикачі світильників загального освітлення повинні встановлюватися на стіні з боку дверної ручки на висоті від  0,8 до 1,7 м від рівня підлоги, а в школах і дитячих установах у  приміщеннях для перебування дітей - на висоті 1,8 м від рівня підлоги. Допускається установка вимикачів під стелею з управлінням за допомогою шнура.

Світильники місцевого освітлення повинні включатися індивідуальними вимикачами, що входять до конструкції світильника або встановлені в стаціонарній частині електропроводки.
