2.3 Люмінесцентні лампи (ЛЛ)
Люмінесцентні лампи являють
собою розрядні джерела світла низького тиску, у яких ультрафіолетове
випромінювання ртутного розряду перетворюється люмінофором у більш
довгохвильове випромінювання [11]. Конструктивно (рис. 2.5) вони являють
собою циліндричну скляну колбу, закриту герметично увареними ніжками. Електроди
– біспіральні, вольфрамові.

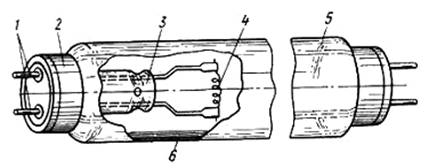

Рисунок 2.5 – Будова люмінесцентної лампи: 1 – штирі; 2 – цоколь; 3 –
скляна колба; 4 – біспіраль; 5 – колба; 6 – шар люмінофора
До другої половини 70-х років
ХХ століття у світильниках загального освітлення приміщень використовували
лінійні люмінесцентні лампи в колбах діаметром =70 - 72 лм/Вт, термін служби (
) не перевищував 7000 годин, спад світлового потоку (Фл) наприкінці терміну служби
досягав більше 25%, а загальний індекс передачі кольору Ra = 60 - 65.
У 1978 р. почався другий
етап у розвитку ЛЛ – було освоєне виробництво енергоекономічних ламп діаметром
За останні роки світова
електролампова промисловість досягла значного прогресу в галузі вдосконалювання
характеристик лінійних ЛЛ масового призначення:
1. Габаритні розміри ЛЛ
зменшені по діаметру і по довжині, що оптимізована до використання зі
стандартними монтажними модулями підвісних стель.
2. Значення світлової
віддачі в ЛЛ нового покоління більше ніж 100 лм/Вт при роботі у схемах з
електромагнітною ПРА.
3. Середній термін
служби збільшений з 7-9 до 12-15 тис. год. і більше.
4. Спад світлового
потоку наприкінці терміну служби знижений з 15-20 до 5% від початкового
значення.
5. Вміст ртуті в ЛЛ
зменшено в середньому на 80%.
Початком третього етапу в
розвитку лінійних ЛЛ можна вважати 1995-1996 рр., коли були виготовлені
лампи діаметром
Лампи вмикаються та працюють
лише зі спеціально розробленими для них ЕПРА, мають двоштирьковий цоколь типу
G-5 і мають усі переваги ЛЛ діаметром
Зменшення довжини нових ЛЛ на
Освітлювальні установки,
обладнані новими світильниками із ЛЛ діаметром
Значний вплив на показники
роботи люмінесцентної лампи виявляють умови навколишнього середовища і величина
живильної напруги:
- підвищення напруги
призводить до нагрівання електродів і зменшення терміну служби ;
- зниження напруги
призводить до збільшення кількості спрацьовувань стартера.
Оптимальна робоча температура
навколишнього середовища +15 – +40ºС, при температурі <
10 ºC лампи важко запалюються (міри: теплоізоляція, включення за
спеціальними схемами). Вологість φ =
75 – 80 %, підвищена вологість впливає на напругу запалювання.
Маркування ламп базується на міжнародному позначенні кольорів
лампи, складається із трицифрового коду і містить інформацію щодо якості світла
– індексу передачі кольору та колірної температури (рис. 2.6).
Рисунок 2.6 – Приклад маркування люмінесцентних ламп Philips
Перша цифра міжнародного позначення визначає індекс передачі
кольору в 1х10Ra:
9 - відповідає ступеню передачі кольору 1A (Ra 90-100);
8 - відповідає ступеню передачі кольору 1B (Ra 80-89);
7 - відповідає ступеню передачі кольору 2А (Ra 70-79);
6 - відповідає ступеню передачі кольору 2B (Ra 60-69);
5 - відповідає ступеню передачі кольору 3 (Ra 50-59);
4 - відповідає ступеню передачі кольору 3 (Ra 40-49).
Крім того, індекс передачі
кольору може позначатися відповідно до DIN 5035, де діапазон передачі кольору
20-100Ra поділений на 6 частин – від 1А до 4.
Друга й третя цифри вказують на колірну температуру лампи:
27 - надтепле світло / близько 2700 ºК;
30 - тепле світло / близько 3000 ºК;
40 - білий природний / близько 4000 ºК;
50 - холодне світло / близько 5000 ºК;
65 - денне світло / близько 6500 ºК.
Відповідно до ДСТ 6825-91
(МЕК 81-84) "Лампи люмінесцентні трубчасті для загального
освітлення", лампи люмінесцентні лінійні, маркуються як:
Додавання літери Ц у кінці
означає застосування люмінофора «де-люкс» з поліпшеною передачею кольору, а ЦЦ
– люмінофора «супер де-люкс» із високоякісною передачею кольору.
