1. МЕХАНІЧНІ ПЕРЕДАЧІ



1.1. Призначення механічних передач та їхня класифікація

Більшість сучасних машин і приладів створюється по схемі двигун – передача – робочий орган (виконавчий механізм) Необхідність введення передачі як проміжної ланки між двигуном і робочими органами машини пов’язана з рішенням ряду задач. Наприклад, в автомобілях і інших транспортних машинах вимагається змінювати величину швидкості і напрям руху, а на підйомах і при рушанні з місця необхідно у декілька разів збільшити обертаючий момент на провідних колесах. Сам автомобільний двигун не може виконувати ці вимоги, оскільки він працює стійко тільки у вузькому діапазоні зміни величини обертаючого моменту і кутової швидкості. При виході за межі цього діапазону двигун зупиняється. Подібно автомобільному двигуну слабо регулюються багато інших двигунів, у тому числі більшість електричних.

Рис. 1. Структурна схема машини



У деяких випадках регулювання двигуна  можливо,  але недоцільно з економічних міркувань, оскільки за межами номінального режиму роботи ККД двигунів істотно знижується.

Macа і вартість двигуна за однакової потужності зменшуються із збільшенням кутової швидкості його валу.

Механічною передачею називають механізм, що передає енергію від двигуна до робочого органу машини з перетворюванням параметрів руху.

Обертовий рух найпоширеніший у машинах в порівнянні з іншими видами руху: існує можливість здійснення неперервного та рівномірного руху; невеликі втрати на тертя в спряженнях обертових деталей; порівняльна простота та компактність деталей, що забезпечують обертовий рух.

Безпосередній зв’язок двигуна з робочим органом машини використовується рідко, наприклад у відцентрових насосах, де вал електродвигуна безпосередньо з’єднується з валом насоса.

Потреба впровадження механічної передачі між двигуном та робочим органом машини як складової частини привода диктується такими міркуваннями: для вибору оптимальної швидкості руху; для регулювання швидкості руху (підвищення або пониження); для перетворення виду руху: обертального в поступальне (передачі рейкові і гвинт – гайка) і навпаки; для зміни напряму руху (реверсування); для зміни обертаючих моментів і сил руху; для передачі потужності на відстань.

Отже, основне призначення механічних передач – це узгодження параметрів руху робочих органів машини з параметрами руху вала двигуна.

Усі механічні передачі поділяють на дві основні групи:

а) передачі, що базуються на використанні сил тертя (пасові, фрикційні);

б) передачі, що базуються на зачепленні (зубчасті, черв’ячні, ланцюгові, гвинтові).

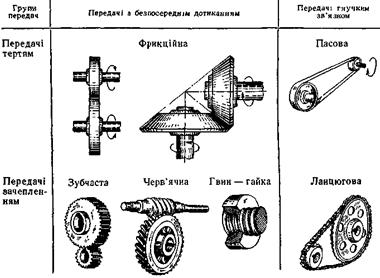

Рис. 2. Основні групи та види механічних передач

У свою чергу, передачі тертям та передачі зачепленням можуть здійснюватись безпосереднім дотиканням ведучого та веденого елементів передачі (фрикційні, зубчасті, черв’ячні) і за допомогою проміжної гнучкої ланки – так звані передачі гнучким зв’язком (пасові, ланцюгові).
