8.2. Різьбові з’єднання



Різьбові з’єднання виконують за допомогою кріпильних деталей- прогоничів, ґвинтів, шпильок, різьбових муфт. Основним елементом різьбового з’єднання є різь – виступи, утворені на основній поверхні ґвинтів або мутр і розташовані по ґвинтовій лінії.

За формою основної поверхі розрізняють різь циліндричну та конічну.

За формою профілю розрізняють різі трикутні, прямокутні, трапецеподібні, круглі.

За напрямком гвинтової лінії  розрізняють ліву та праву різі.

За числом заходів – одно- , багатозаходні різі.

Форма і розміри профілю різі характеризуються (рис.2.а): кроком різі р, висотою теоретичного профіля Н, робочою висотою профілю h, кутом профілю a, зовнішнім діаметром d, внутрішнім діаметром d₁ , середнім діаметром d₂ , кутом підйому різі Y (рис. 2,б)

Основні типи різей. За призначенням розрізняють різі кріпильні та різі для ґвинтових механізмів (для передачі руху). До кріпильних відносять: метричну
(рис. 3, а), трубну (рис. 3, б); круглу (рис. 3, в). Різі для передачі руху: прямокутна, трапецеподібна симетрична, трапецеподібна несиметрична (упорна) (рис. 3, г – д).

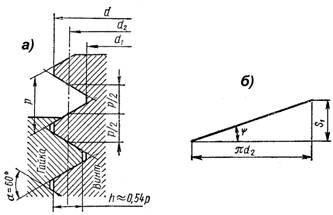

Рис. 2. Параметри різі

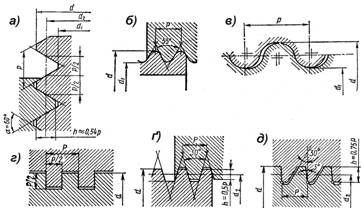

Рис. 3



Метрична різь – основна кріпильна різь. Має трикутний профіль з кутом a= 60⁰; буває з крупним і дрібним кроком. Метричну різь з крупним кроком (р = 1¸6 мм) застосовують при діаметрах d = 1¸68 мм. Ця різь, у незначній мірі, чутлива до спрацьовування та похибок виготовлення. Метричну різь з дрібним кроком (р = 0,5 ¸1,5 мм) використовують у з’єднаннях, які працюють при динамічних навантаженнях, схильніх до самовідґвинчування, а також для виготовлення тонкостінних різьбових деталей (авіація, точна механіка, радіотехніка).

Трубна (дюймова) різь характеризується трикутним профілем з кутом a = 55⁰. Ця різь виконується без зазорів по виступах та западинах і з заокругленнями профілю. Діаметр різі заміряють у дюймах. Застосовують трубну різь для герметичного з’єднання труб і арматури (маслянки, штуцера). Високу щільність з’єднання дає конічна трубна різь.

Круглу різь застосовують для різьбових з’єднань, які несуть великі динамічні навантаження; з’єднань, які працюють у забрудненому середовищі з частим відґвинчуванням та заґвинчуванням (пожежна арматура), а також у тонкостінних виробах, що вимагають герметичності. Цю різь зручно виготовляти способом відливки (з чавуну, скла, пластмас), а також видавлюванням на тонкостінних деталях.

Різь прямокутна не стандартизована та застосовується рідко.

 Трапецеподібна різь виготовляється з симетричним і несиметричним профілями. Симетричну різь використовують для передачі реверсивного руху під навантаженням. Несиметричну – для однобічного під навантаженням.
