Практичне заняття 8-14.

3.ОЦІНКА ВИКОРИСТАННЯ ВОДНИХ РЕСУРСІВ УЧАСНИКАМИ ВОДОГОСПОДАРСЬКОГО КОМПЛЕКСУ.

У цьому розділі необхідно визначити для всіх учасників ВГК :

1.     Повний забір води із річки Q_п;

2.     Величину безворотнього водоспоживання Qб;

3.     Величину водовідведення Qв;

4.     Розподіл даних витрат упродовж року.

3.1. Населення

а) міське

Повний забір води (м³/с) для забезпечення потреб в басейні річки на сучасний рівень визначається за формулою:

, (3.1)

де - чисельність міського населення в поточному році ;

- норма водоспоживання міського населення, л/добу,

К_год.- коефіцієнт годинної нерівномірності, ( К_год.= 1,8 - 2);

К_доб.- коефіцієнт добової нерівності водоспоживання (К_доб=1 - 1,2);

Т- час, с ( Т=86400)

Повний забір води на перспективний рівень (м³/с) визначається за формулою:

. (3.2)

Величина беззворотнього водоспоживання (м³/с) в комунальному господарстві міських населених пунктів на сучасний рівень визнач. за формулою:

, (3.3)

де - доля беззворотнього водоспоживання в комунальному водопостачанні міст, %.

На перспективний рівень величина беззворотнього водоспоживання (м³/с) в комунальному господарстві :

. (3.4)

Величина водовідведення в сучасних умовах визначається:

. (3.5)

. (3.6)

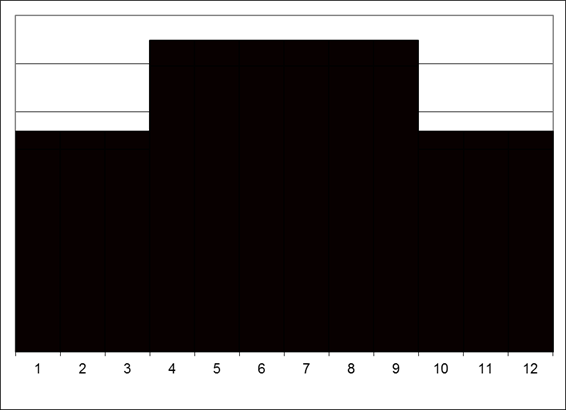

На основі отриманих даних необхідно побудувати таблицю-графік витрат води для водопостачання міських населених пунктів в басейні річки . При побудуванні графіку необхідно врахувати, що в літній період ( IV-IX місяць включно ), витрати на 20% більші, а в інші періоди року на 15% менші за середньорічні.

Показники, м^3/с

місяці

І

ІІ

ІІІ

ІV

V

VI

VII

VII

IX

X

XI

XII

Qп.n

Qр.n

Qп.m

Qр.m

Qб.n

Qв.n

Qб.m

Qв.m

Таблиця-графік 2.1. Графік потреби у воді міського населення.

б) сільське населення

Повний забір води для потреб сільського населення на сучасний рівень визначається за формулою:

, (3.7)

де - норма водоспоживання сільського населення в л/добу,

К_год.- коефіцієнт годинної нерівномірності (К_год.= 2 - 2,5)

К_доб.- коефіцієнт добової нерівності водоспоживання ( К_доб=1 - 1,2)

Повний забір води на перспективний рівень визначається за формулою:

. (3.8)

Величина беззворотнього водоспоживання в комунальному господарстві сільських населених пунктів на сучасний рівень визнач. за формулою:

, (3.9)

де - доля беззворотнього водоспоживання в комунальному водопостачанні сіл, %.

На перспективний рівень величина беззворотнього водоспоживання (м³/с) в комунальному господарстві :

. (3.10)

Величина водовідведення в сучасних умовах визначається:

. (3.11)

. (3.12)

За отриманими даними будуємо таблицю-графік. Структура витрат води упродовж року і форма таблиці-графіку аналогічно міським населеним пунктам (розділ 3.1).

3.2. Промисловість.

Повний забір води для потреб усіх галузей промисловості (м³/с) на сучасний рівень визначається за формулою:

, (3.13)

де П_n - об’єм випуску (за кожною галуззю промисловості) продукції, т (п. 2.2)

q_п – питомі витрати води на виробництво 1 т. продукції (додаток 1);

Т – час, с ( )

На перспективний рівень потреби води для потреб всіх галузей промисловості визначається за формулою:

. (3.14)

Величина беззворотнього водоспоживання для потреб промисловості визначається за формулою:

, (3.15)

де δп – доля беззворотніх витрат води у даній промисловості (додаток 1),

Величина беззворотнього водоспоживання на перспективний рівень визначається за формулою:

. (3.16)

Величина водовідведення визначається за формулою:

. (3.17)

. (3.18)

За отриманими даними необхідно побудувати таблицю-графік. Витрати води упродовж року для потреб промисловості є постійними.

Показники, м^3/с

місяці

І

ІІ

ІІІ

ІV

V

VI

VII

VII

IX

X

XI

XII

Qп.n

Qп.m

Qб.n

Qб.m

Qв.n

Qв.m

Таблиця-графік 2.2. Графік потреби у воді промисловості.

3.3. Сільське господарство

а) Тваринницькі комплекси

В басейні річки тваринницькі комплекси взимку працюють стійловим способом, а влітку шляхом випасанням тварин на пасовищах. Повні витрати води (м³/с) для потреб у тваринному комплексі на сучасному рівні визначається за формулою:

, (3.19)

де q_врх – питомі витрати води для одиниці великої рогатої худоби,

q_врх = 0,08 ÷ 0,1 (м³/добу) - при стійловому утриманні,

q_врх = 0,04 ÷ 0,05 – при випасанні на пасовищах.

Т – час, с (Т = 86400).

На перспективний рівень потреби води (м³/с) визначається за формулою:

. (3.20)

Величина без зворотного водоспоживання на сучасний рівень визначається за формулою:

, (3.21)

де δтк – доля беззворотного водоспоживання у тваринницькій галузі ( δтк = 34 % - для стійлового способу утримання, δтк = 78 % - для випасання на пасовищах) .

Величина беззворотного водоспоживання на перспективний рівень визначається за формулою:

. (3.22)

Величина водовідведення визначається за формулами:

. (3.23)

. (3.24)

Враховуючи особливості водоспоживання необхідно побудувати таблицю-графік потреб у воді тваринницькими комплексами упродовж року для сучасного рівня і на перспективу.

б) Зрошення.

В середньому вегетаційні потреби води для зрошення (м³/с) визначається за формулою:

, (3.25)

де q_зр. – питомі витрати води в л/с на зрошення 1 га. земель, ( q_зр. = 0,3 – 0,4 зона Полісся; q_зр. = 0,4 – 0,5 зона Лісостепу; q_зр. = 0,5 – 0,6 л/с зона Степу).

На перспективний рівень потреби води (м³/с)визначається за формулою:

. (3.26)

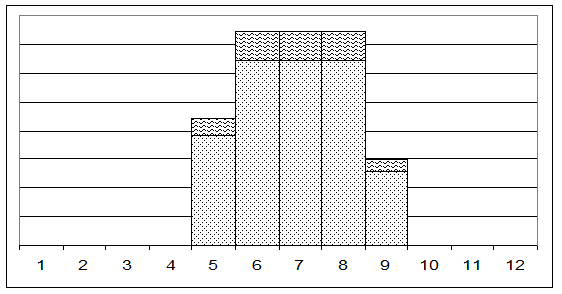

Орієнтовно упродовж року водоспоживання на зрошення розподіляється таким чином:

Місяці	IY	Y	YI	YII	YIII	IX	X
%	0	15	25	25	25	10	0

Для розрахунку місячних витрат води для зрошення спочатку необхідно визначити необхідні об’єми води (м³):

. (3.27)

На перспективний рівень об’єми води визначається за формулою:

. (3.28)

Знаходимо місячні об’єми води :

(3.29)

(3.30)

. (3.31)

Аналогічним способом визначаються місячні об’єми води на перспективний рівень.

Показники, м^3/с

місяці

І

ІІ

ІІІ

ІV

V

VI

VII

VII

IX

X

XI

XII

Qп.n

Qб.n

Qп.m

Qб.m

Qв.nс

Qв.m

Таблиця-графік 2.3. Графік потреби у воді тваринницьких комплексів.

Місячні витрати води визначаються за формулою:

(3.32)

(3.33)

, (3.34)

де Т – час, с ( кількість секунд в місяці Т=3600*24*30)

Аналогічним способом визначаються місячні витрати води на перспективний рівень.

Величина беззворотного водоспоживання визначається за формулою:

(3.35)

(3.36)

. (3.37)

Аналогічно визначаються величини беззворотного водоспоживання на перспективний рівень.

Величина водовідведення визначається за формулою:

(3.38)

(3.39)

(3.40)

Величина водовідведення на перспективний рівень визначається аналогічно.

На основі отриманих даних необхідно побудувати таблицю-графік 3.5.

3.4. Теплоенергетика

Повний забір води на потреби ТЕС визначаються за формулою:

, (3.41)

де q_кВт – питомі витрати води на виробництво 1 кВт/год. електроенергії ;

Р_n – потужність електростанції на сучасний рівень, кВт

На перспективний рівень потреби води визначаються за формулою:

. (3.42)

Величина без зворотного водоспоживання визначається за формулою:

, (3.43)

де δ_ТЕС – доля беззворотних витрат води на ТЕС.

Показники, м^3/с	місяці
	І	ІІ	ІІІ	ІV	V	VI	VII	VII	IX	X	XI	XII
Qп.n	0	0	0	0						0	0	0
Qб.n	0	0	0	0						0	0	0
Qв.n	0	0	0	0						0	0	0
Qп.m	0	0	0	0						0	0	0
Qб.m	0	0	0	0						0	0	0
Qв.m	0	0	0	0						0	0	0

Таблиця-графік 2.4. Графік потреби води для зрошення земель упродовж року.

Величина беззворотного водоспоживання на перспективний рівень визначається за формулою:

. (3.44)

Величина водовідведення визначається за формулою:

(3.45)

. (3.46)

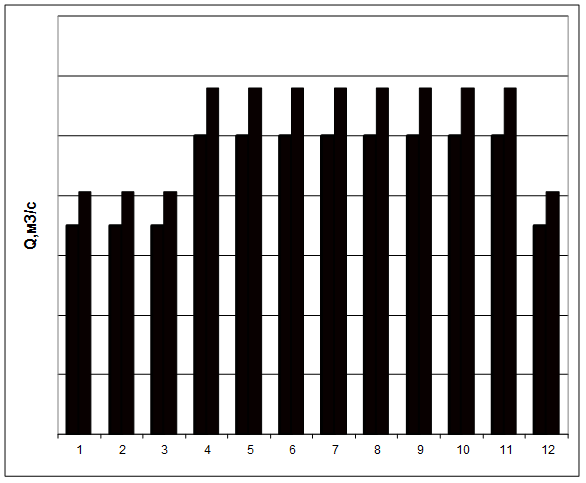

На основі отриманих даних будуємо таблицю – графік 3.6. потреб води для ТЕС з урахуванням, що в зимовий період (XI-XII, I-III місяці) потреба в воді зменшиться на 30%.

Показники, м^3/с

місяці

І

ІІ

ІІІ

ІV

V

VI

VII

VII

IX

X

XI

XII

Qп.n

Qб.n

Qв.n

Qп.m

Qб.m

Qв.m

Таблиця-графік 2.5. Графік потреби води для ТЕС упродовж року.
